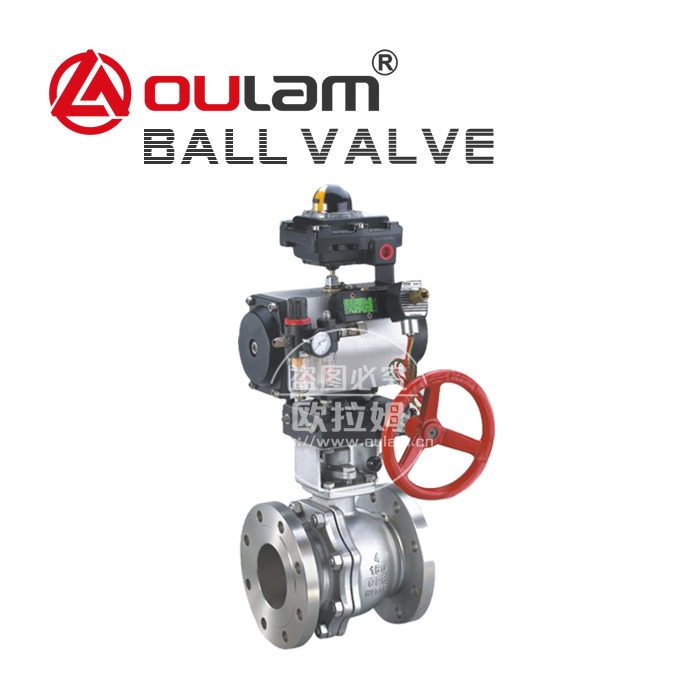

直通气动快速切断球阀_Q641F

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 球阀
原产地:
行业应用: 造纸行业
适用介质: 水 蒸汽 油品

更新时间:

  • 产品特性
  • 规格参数
  • 常见问题



 气动快速切断球阀/Q641F-16P工作原理:

  1.气动球阀只需要用气旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀最适宜直接做开闭使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑,易于操作和维护,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的,也可以是组合式的。

  2.气动球阀的现实作用

  3.气动球阀的工作原理是靠旋转阀芯来使阀门畅通或闭塞。气动球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构简单,维护方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。

  4.气动球阀和旋塞阀是同属一个类型的阀门,只有它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。

气动球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。气动球阀是近年来被广泛采用的一种新型阀门。



三、 气动快速切断球阀/Q641F-16P铸造具有以下优点:

  1. 流体阻力小,其阻力系数与同长度的管段相等。

  2. 结构简单、体积小、重量轻。

  3. 紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

  4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

  5. 维护方便,气动球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

  6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

  7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

  气动球阀已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门,以及人们日常生活中。



产品结构设计:

紧凑型与连接体结构。阀座采用PTFE+25%玻纤或PEEK。PTFE+25%玻纤在高压下能获得比PTFE
更好的性能,而且还能减少酸性介质腐蚀,通常在800磅级的压力下采用。 另外可以根据客户
要求定做进口PEEK材质,以适应高温,高压工况下的高密封工作性能,通常在1500磅级的压力
下采用。 产品具有防火、防静电以及阀杆防吹出结构。





产品性能概述


球阀是一种重要的阀类,在
石油化工、长输管线等领域
有广泛应用。球阀的关闭件
是一个带孔的球体(或部分球)
球体随阀杆转动,实现阀门
的开启或关闭。



产品连接方式:

本公司生产阀门连接方式:内螺纹、外螺纹、法兰、焊接。

产品安装方式:

本公司生产阀门安装方式:水平安装、垂直安装。






阀门关键词:球阀Q641F型,气动球阀,气动快速切断球阀



产品结构特征:

第一种是二片式结构,按这种形式设计的阀门,其中部用螺纹连接, 以RPTFE或PEEK密封。
第二种是三片式结构,按这种形式设计的阀门,其中部用螺栓连接, 根据所选阀座与垫片/填料的
材料不同,以适应不同的工作温度和介质。

   球阀在使用或安装期间可能会出现内漏,由于使用时频繁的开关,或没按要求安装等等多方面的原因,导致球阀不能正常工作,下面阀门为您讲解一下球阀内漏的原因以及处理方法。



一、施工期造成阀门内漏的原因:

①运输和吊装不当引起阀门的整体损伤从而造成阀门内漏。

②出厂时,打完水压没有对阀门进行干燥处理和防腐处理,造成密封面锈蚀形成内漏。

③施工现场保护不到位,阀门两端没有加装盲板,雨水、砂子等杂质进入阀座,造成泄漏。

④安装时,没有对阀座注入润滑脂,造成杂质进入阀座后部,或焊接时烧伤引起内漏。

⑤阀没有在全开位进行安装,造成球体损伤,在焊接时,如果阀不在全开位,焊接飞溅物将造成球体损伤,当附有焊接飞溅物的球体在开关时进一步将造成阀座损伤,从而导致内漏。

⑥焊渣等施工遗留物造成密封面划伤。



二、运行期造成阀门内漏的原因:

①最常见的原因是运营管理者考虑到较为昂贵的维护费用对阀门不进行维护,或缺乏科学的阀门管理和维护办法对阀门不进行预防性维护,造成设备提前出现故障。

②操作不当或没有按照维护程序进行维护造成内漏。

③在正常操作时,施工遗留物划伤密封面,造成内漏。

④清管不当造成密封面损伤造成内漏。

⑤长期不保养或不活动阀门,造成阀座和球体抱死,在开关阀门时造成密封损伤形成内漏。

⑥阀门开关不到位造成内漏,任何球阀无论开、关位,一般倾斜2°~3°就可能引起泄漏。


三、球阀内漏的判断方法

天然气管线上常用的是固定轴球阀,其一般的检查方法是:将阀门转动到全开或全关位,通过阀体排污嘴的排放检查是否有泄露。如果可以排干净,则证明密封良好。如果始终有压力排出,则可以认为阀门泄漏了,这时要对阀门进行相应的处理。
