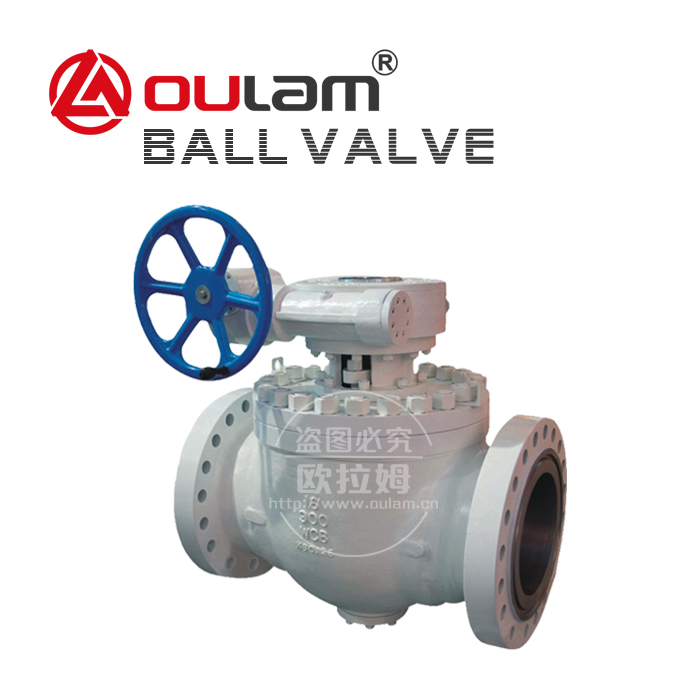

上装式蜗轮球阀_YQ340H

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 球阀
原产地:
行业应用: 燃气行业
适用介质: 高腐蚀化学介质

更新时间:

  • 产品特性
  • 规格参数
  • 常见问题



上装式蜗轮球阀适用于污水处理,纸浆,氧化铝,城市采暖供热要标严紧的场合,适用于,电厂,水力除渣或气态。

1、上装式蜗轮球阀由阀体、偏心轴、阀盖、球冠、轴套、阀座等主要部件组成,通过偏心轴旋转90°来实现阀门的启闭,起到截断介质的作用。

2、保证了阀门在开启或关闭过程中,阀座和球冠没有相互摩擦,偏心半球阀采用偏心曲轴,使得球冠中心线与阀门流道中心线偏离一个偏心距。在阀门开启时,曲轴转过一个很小的角度,球冠就会离开阀座,球冠和阀座不再接触;反之,在阀门关闭过程中,只有在关闭瞬间,球冠才和阀座接触。

3、采用上装式结构,在维修过程中,不需从管线中拆卸下来,只需卸下阀盖上的螺栓,取下阀盖,从而可以取出偏心轴,这样保证了阀门能够在线维修。

4、上装式蜗轮球阀在开启时应保证流道完全畅通,在运行时水头损失小。球体采用半圆形通道,具有良好的流通性能和线性调节性能,且杂质不会沉积在阀体中腔内。

5、应有足够的强度,偏心曲轴采用固定球结构,在高流速下无任何振动,壳体试验按国家标准GB13927-1992执行。

6、不允许有外漏,上、下轴端应采用至少2道O形密封圈密封。

7、具有切削功能,在关闭时能将介质中杂物(树枝、纺织袋等)切断,保证阀门正常启闭。



欧拉姆锻钢球阀采用紧凑型与接体结构

由于结构合理,占地空间少,密封性能好,深受广大用户信赖。阀座采用PTFE+25%玻纤或PEEK。
PTFE+25%玻纤在高压下能获得比PTFE更好的性能,而且还能减少酸性介质腐蚀,通常在800磅级
的压力下采用;另外可以根据客户要求定做进口PEEK材质,以适应高温,高压工况下的高密封工
作性能。具有防火、防静电以及防阀杆吹出结构。







产品服务承诺:

1、产品保质期为一年,一年之内如出现质量问题,本公司将实行三包,包修、包换、包退。
2、因用户使用不当或在保修期外,而引起损坏或不正常工作,本公司对产品提供终身有偿
维修服务,本公司免费提供技术咨询。
3、请您按说明书正确使用产品,能确保产品使用寿命,如发生异常情况,即请拨打全国统一
服务热线0577-67922555,我们将为您提供优质的售后服务,给予你满意的答复。




阀门关键词:不锈钢球阀,高压球阀,上装式球阀YQ347F型



应用规范/Application standards


1、设计制造:BS5351 MSS SP-118;
2、连接端尺寸:
1)承插口尺寸按:ANSI B16.11;JB/T1751
2)螺纹端尺寸按:ANSI B1.20.1;JB/T7306
3)对焊端尺寸按:ANSI B16.25;JB/T12224
4)法兰端尺寸按:ANSI B16.5;JB79
3、阀门检查和试验:
API 598;GB/T13927;JB/T9092
4、结构特征:
螺纹连接阀盖;两段式;
5、材料按:ANSI/ASTM规定。
6、主体材料:
A105;LF2;304(L);316(L);F347;
F321;F51;Monel;20合金等。

  球阀在使用或安装期间可能会出现内漏,由于使用时频繁的开关,或没按要求安装等等多方面的原因,导致球阀不能正常工作,下面阀门为您讲解一下球阀内漏的原因以及处理方法。



一、施工期造成阀门内漏的原因:

①运输和吊装不当引起阀门的整体损伤从而造成阀门内漏。

②出厂时,打完水压没有对阀门进行干燥处理和防腐处理,造成密封面锈蚀形成内漏。

③施工现场保护不到位,阀门两端没有加装盲板,雨水、砂子等杂质进入阀座,造成泄漏。

④安装时,没有对阀座注入润滑脂,造成杂质进入阀座后部,或焊接时烧伤引起内漏。

⑤阀没有在全开位进行安装,造成球体损伤,在焊接时,如果阀不在全开位,焊接飞溅物将造成球体损伤,当附有焊接飞溅物的球体在开关时进一步将造成阀座损伤,从而导致内漏。

⑥焊渣等施工遗留物造成密封面划伤。



二、运行期造成阀门内漏的原因:

①最常见的原因是运营管理者考虑到较为昂贵的维护费用对阀门不进行维护,或缺乏科学的阀门管理和维护办法对阀门不进行预防性维护,造成设备提前出现故障。

②操作不当或没有按照维护程序进行维护造成内漏。

③在正常操作时,施工遗留物划伤密封面,造成内漏。

④清管不当造成密封面损伤造成内漏。

⑤长期不保养或不活动阀门,造成阀座和球体抱死,在开关阀门时造成密封损伤形成内漏。

⑥阀门开关不到位造成内漏,任何球阀无论开、关位,一般倾斜2°~3°就可能引起泄漏。


三、球阀内漏的判断方法

天然气管线上常用的是固定轴球阀,其一般的检查方法是:将阀门转动到全开或全关位,通过阀体排污嘴的排放检查是否有泄露。如果可以排干净,则证明密封良好。如果始终有压力排出,则可以认为阀门泄漏了,这时要对阀门进行相应的处理。
