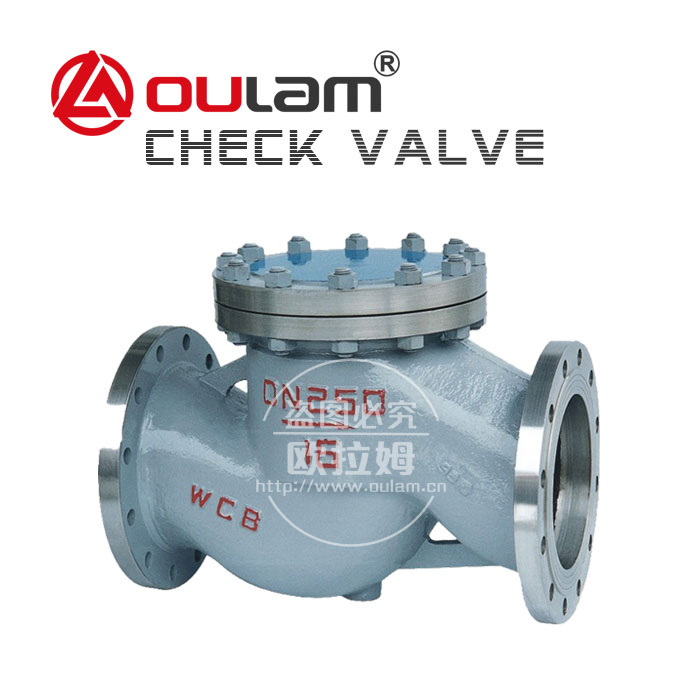

国标升降式止回阀_H41H

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 止回阀
原产地:
行业应用: 油脂行业
适用介质: 水

更新时间:

  • 产品特性
  • 规格参数
  • 常见问题



止回阀系:H41W/ Y / H; H44 W/ Y / H, H71W/H/Y,H42W/H/Y
材质有:铸钢,锻钢,不锈钢,301,304,316,316L等。
规格:DN15-DN800
标准:国标,日标,美标
压力:1.6Mpa~32Mpa(150LB~600LB) 5k~63k
连接:法兰,对夹,螺纹
品牌:欧拉姆
工作温度:-160~550
类型:直通式
介质:水,油品,蒸汽,硝酸类等
外型:重型/中型
型号:H41W-16P H41W-10K H41W-150LB



止回阀(One-way valve):

止回阀又称止逆阀、单向阀或逆止阀,其作用是防止管路中的介质定向流动而不致倒流的功能。
水泵吸水管的底阀也属于止回阀类。止回阀按结构划分,可分为升降式止回阀、旋启式止回阀和蝶式
止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。
蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。






阀门关键词:止回阀标准,碳钢止回阀,国标止回阀H41H型





主要性能参数

公称压力 1.6 2.5 4.0 6.6 10.0 MPa
壳体试验 2.4 3.75 6.0 9.6 15.0
密封试验 1.76 2.75 q.4 7.0q 11.0
气密试验 0.5~0.7
阀体材料 WCB P I
适用介质 水、油品、蒸汽 硝酸类 油品
适用温度 ≤ 425℃ ≤ 500℃ ≤ 550℃



主要尺寸及重量

公称通径 公称通径
DN(mm)
尺寸 (mm) 重量
(kg)
D D1
1.6MPa 25 115 85 3.3
32 140 100 5.0
40 150 110 6.3
50 165 125 8.9
65 185 145 13.2
80 200 160 24
100 220 180 48
125 250 210 60
150 285 240 95
200 340 295 160
2.5/4.0MPa 15 95 65 6
20 105 75 9.1
25 115 85 11.8
32 140 100 12
40 150 110 15.8
50 165 125 17
65 185 145 23
80 200 160 32
100 235 190 44.4
125 270 220 65.5
150 300 250 99.3
200 360/375 310/320 190
10.0MPa 15 95 66.5 7
20 120 82.5 11
25 125 89 13
32 135 98.5 14
40 155 114.5 20
50 165 127 23
80 210 168.5 46
100 275 216 68
150 355 292 -
200 420 349 -




1、振荡小开阀座轻松,为什么呢?

在一个单一的核心,媒体是开放型稳定的流量,阀门,当介质是流稳定时,有一个密封,阀门。双座阀阀芯,阀芯流的流量阀,流量在一个封闭的小开口,是在开放,关闭止回阀阀,双座阀的振动很容易造成原因是小开口,不能有。


2、可作为切断止回阀阀使用,使用双密封阀不能是为什么呢?

将强调平衡,允许压差大的电动座椅,利益结构的阀芯,它是两个密封面的缺点,它是一个大的泄漏发生时,有一个良好的接触是不可能的。显然,这是必不可少的,人为地以关闭的机会,它是一个(例如密封双套筒阀),是不是好不良此外,即使已经进行了许多改进。


3、当您尝试以防止直像任何企图旋转止回阀阀的阀门行程的表现,是为了防止性能呢?

如此复杂的流路阀(如倒“S”的形状类型,例如,)是非常的媒体,有需要让胡同之间的阀芯直,是水平流,垂直的方向流出,阀腔内流是油门。在这种方式中,有许多死,造成阻塞,并提供中期降水的空间。流动路径,而空间是一个简单的沉淀中,节流阀流成水平​​面的角度,径流的方向,但中等水平,一个简单的媒体,扶走,以防止性能一直没有尝试清理阀门。


4、或直行程止回阀阀杆是小,为什么呢?

小摩擦滑动摩擦,滚动,它将包含一个简单的机械原理。线性阀门执行器,可以作为一个稍大反弹的结果,停止包得很紧,压缩打包,然后下来,并停止运动。该系统的设计是非常小,以减少填料的摩擦系数常用另一个四氟盘根,发干,滞后,包装寿命太短,容易弯曲这一点。要解决这个问题,最好的办法,控制阀,灌装,寿命长,摩擦,旅游,旋转式,而不是原油Naomiki,转干,石墨盘根在两到三次中风阀杆小迟滞扭矩是使用长寿命,阀杆刚度好小。


5、旋转式的止回阀阀,以切断压差是为什么呢?

非常小,因此介质在阀芯或轴扭矩,旋转式阀门,在阀板上一起阻止大的压力差,能承受更大的压力。


6、使用橡胶衬里的蝴蝶寿命短,膜片元素为什么氟,水介质海水淡化?

脱盐水介质中含有低浓度的基础,他们将有腐蚀性的酸或橡胶。人口老化的橡胶防腐性能,低强度的扩大,橡胶衬里蝶阀隔膜阀是坏的,其实质就是橡胶不耐腐蚀。橡胶膜片沿膜片的机械损伤,以提高耐腐蚀,具有良好的衬里隔膜,膜片沿上,下折叠的立场,止回阀阀门的使用寿命短,因此,被折断。水处理的最佳途径,它可以使用专用球阀为5-8年。


7、关闭阀门,或为什么你应该使用硬密封?

切断止回阀阀,软密封阀门泄漏切断的效果,但尽可能低的最低漏,不戴可靠性差。泄漏已经成为一个可靠的密封小,关闭密封,如硬软密封的双重标准。阀密封反应堆作为一个全功能的,像这样的超轻耐磨合金10-7,可靠性高,泄漏率,保护功能,以满足切断阀的要求我能。
