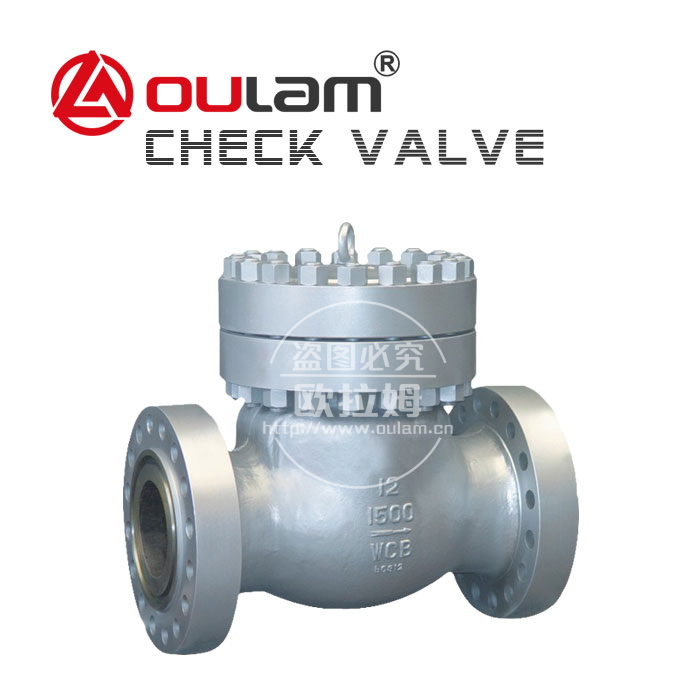

旋启式不锈钢止回阀_H44W
存货编号:产品品牌: 欧拉姆阀门
产品类别: 止回阀
原产地:
行业应用: 电力行业
适用介质: 水、蒸汽
更新时间:
- 产品特性
- 规格参数
- 常见问题
|
不锈钢止回阀特点及用途:1、结构长度短,其结构长度只有传统法兰止回阀的1/4~1/8 2、体积小、重量轻、其重量只有传统法兰止回阀的1/4~1/20 3、阀瓣关闭快速,水锤压力小 4、水平或垂直管道均可使用,安装方便 5、流道通畅、流体阻力小 6、动作灵敏、密封性能好 7、阀瓣行程短、关阀冲击力小 8、整体结构、简单紧凑、造型美观 9、使用寿命长、可靠性高 不锈钢止回阀结构设计:A 结构形式:旋启式单阀瓣 B 驱动方式:对焊连接 C 连接形式:对焊连接 D 阀门的开启和关闭由气动装置来控制,加快阀门的开启和 关闭速度。 产品结构特征:旋启式单阀瓣 产品连接方式:法兰 产品安装方式:水平安装 碳钢温压等级: SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625 SH3406、JB/T74 |
产品性能概述:
旋启式止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类,启闭件靠流动介质的
力量自行开启 或关闭。止回阀只用于介质单向流动的管路上,阻止介质回流,以防发生事故。
适用介质为:水、油品、蒸汽、酸性介质等。
阀门关键词:不锈钢止回阀,旋启式止回阀,H44H型,
不锈钢旋启式止回阀主要零件材质
零件名称 | ZG1Cr18Ni9Ti 304 CF8 |
ZG00Cr18Ni10 304L CF3 |
ZG1Cr18Ni12Mo2Ti 316 CF8M |
ZG00Cr17Ni14Mo2 316L CF3M |
阀体/阀盖 | 0Cr18Ni9 | 00Cr18Ni10 | 0Cr18Ni9Mo2 | 00Cr18Ni10Mo2 |
阀瓣 | 0Cr18Ni9 | 00Cr18Ni10 | 0Cr18Ni9Mo2 | 00Cr18Ni10Mo2 |
垫片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE |
螺栓 | 不锈钢 | |||
螺母 | 不锈钢 |
不锈钢旋启式止回阀主要连接尺寸
公称通径 | 尺寸(mm) | ||||||
L | D | D1 | D2 | Z-Φd | b-f | H | |
20 | 150 | 105 | 75 | 55 | 4-Φ14 | 14-2 | 95 |
25 | 160 | 115 | 85 | 65 | 4-Φ14 | 14-2 | 100 |
32 | 180 | 135 | 100 | 78 | 4-Φ18 | 16-2 | 105 |
40 | 200 | 145 | 110 | 85 | 4-Φ18 | 16-2 | 115 |
50 | 230 | 165 | 125 | 100 | 4-Φ18 | 18-3 | 132 |
65 | 290 | 180 | 145 | 120 | 4-Φ18 | 18-3 | 140 |
80 | 310 | 195 | 160 | 135 | 8-Φ18 | 20-3 | 145 |
100 | 350 | 215 | 180 | 155 | 8-Φ18 | 20-3 | 150 |
125 | 400 | 245 | 210 | 185 | 8-Φ18 | 22-3 | 250 |
150 | 480 | 280 | 240 | 210 | 8-Φ23 | 24-3 | 295 |
200 | 550 | 335 | 295 | 265 | 12-Φ23 | 26-3 | 300 |
250 | 650 | 405 | 355 | 320 | 12-Φ25 | 30-3 | 350 |
300 | 750 | 460 | 410 | 375 | 12-Φ25 | 30-4 | 400 |
350 | 850 | 520 | 470 | 435 | 16-Φ25 | 34-4 | 480 |
400 | 950 | 580 | 525 | 485 | 16-Φ30 | 36-4 | 520 |
450 | 1050 | 640 | 585 | 545 | 20-Φ30 | 40-4 | 580 |
500 | 1150 | 705 | 650 | 608 | 20-Φ34 | 44-4 | 630 |
600 | 1350 | 840 | 770 | 718 | 20-Φ41 | 48-5 | 780 |
1、振荡小开阀座轻松,为什么呢?
在一个单一的核心,媒体是开放型稳定的流量,阀门,当介质是流稳定时,有一个密封,阀门。双座阀阀芯,阀芯流的流量阀,流量在一个封闭的小开口,是在开放,关闭止回阀阀,双座阀的振动很容易造成原因是小开口,不能有。
2、可作为切断止回阀阀使用,使用双密封阀不能是为什么呢?
将强调平衡,允许压差大的电动座椅,利益结构的阀芯,它是两个密封面的缺点,它是一个大的泄漏发生时,有一个良好的接触是不可能的。显然,这是必不可少的,人为地以关闭的机会,它是一个(例如密封双套筒阀),是不是好不良此外,即使已经进行了许多改进。
3、当您尝试以防止直像任何企图旋转止回阀阀的阀门行程的表现,是为了防止性能呢?
如此复杂的流路阀(如倒“S”的形状类型,例如,)是非常的媒体,有需要让胡同之间的阀芯直,是水平流,垂直的方向流出,阀腔内流是油门。在这种方式中,有许多死,造成阻塞,并提供中期降水的空间。流动路径,而空间是一个简单的沉淀中,节流阀流成水平面的角度,径流的方向,但中等水平,一个简单的媒体,扶走,以防止性能一直没有尝试清理阀门。
4、或直行程止回阀阀杆是小,为什么呢?
小摩擦滑动摩擦,滚动,它将包含一个简单的机械原理。线性阀门执行器,可以作为一个稍大反弹的结果,停止包得很紧,压缩打包,然后下来,并停止运动。该系统的设计是非常小,以减少填料的摩擦系数常用另一个四氟盘根,发干,滞后,包装寿命太短,容易弯曲这一点。要解决这个问题,最好的办法,控制阀,灌装,寿命长,摩擦,旅游,旋转式,而不是原油Naomiki,转干,石墨盘根在两到三次中风阀杆小迟滞扭矩是使用长寿命,阀杆刚度好小。
5、旋转式的止回阀阀,以切断压差是为什么呢?
非常小,因此介质在阀芯或轴扭矩,旋转式阀门,在阀板上一起阻止大的压力差,能承受更大的压力。
6、使用橡胶衬里的蝴蝶寿命短,膜片元素为什么氟,水介质海水淡化?
脱盐水介质中含有低浓度的基础,他们将有腐蚀性的酸或橡胶。人口老化的橡胶防腐性能,低强度的扩大,橡胶衬里蝶阀隔膜阀是坏的,其实质就是橡胶不耐腐蚀。橡胶膜片沿膜片的机械损伤,以提高耐腐蚀,具有良好的衬里隔膜,膜片沿上,下折叠的立场,止回阀阀门的使用寿命短,因此,被折断。水处理的最佳途径,它可以使用专用球阀为5-8年。
7、关闭阀门,或为什么你应该使用硬密封?
切断止回阀阀,软密封阀门泄漏切断的效果,但尽可能低的最低漏,不戴可靠性差。泄漏已经成为一个可靠的密封小,关闭密封,如硬软密封的双重标准。阀密封反应堆作为一个全功能的,像这样的超轻耐磨合金10-7,可靠性高,泄漏率,保护功能,以满足切断阀的要求我能。
