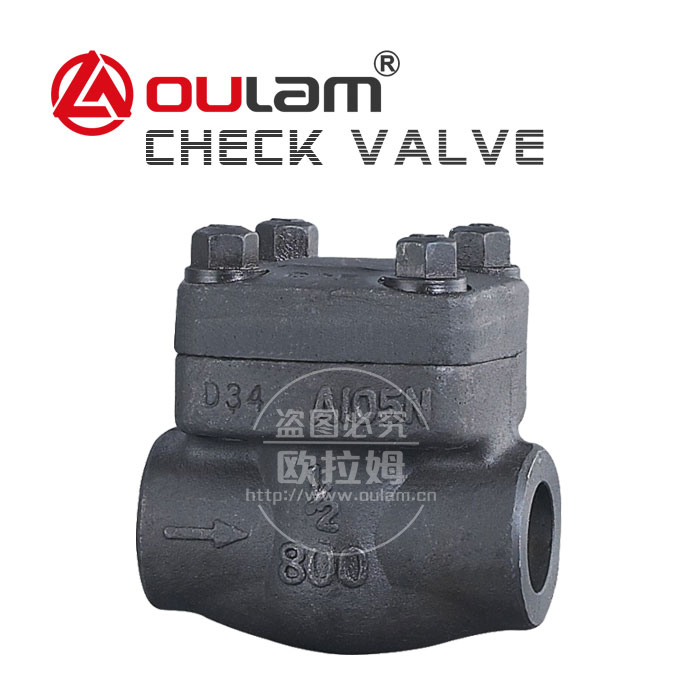

H61H-150LbC-3/8" 承插焊SW止回阀 (止回阀代理商) 碳钢A105止回阀 美标止回阀
存货编号: 106-001497产品品牌: 欧拉姆阀门
产品类别: 止回阀
原产地: 温州
行业应用: 化工行业
适用介质: 水、蒸汽

更新时间:
- 产品特性
- 规格参数
- 常见问题
![]() |
产品采用标准1、设计与制造:BS1868 2、结构长度:ASME B16.10 3、压力温度等级:ASME B16.34 4、试验与检验:API598 5、配管法兰:ASME B1.5、ASME B16.47 |
产品结构特征:
旋启式止回阀的阀瓣绕转轴作旋转运动。其流体阻力一般小于升降式止回阀,它适用于较大口径的场合。
旋启式止回阀根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。单瓣旋启式止回阀一
般适用于中等口径的场合。大口径管路选用单瓣旋启式止回阀时,为减少水锤压力,最好采用能减小水
锤压力的缓闭止回阀。双瓣旋启式止回阀适用于大中口径管路。对夹双瓣旋启式止回阀结构小、重量轻,
是一种发展较快的止回阀;多瓣旋启式止回阀适用于大口径管路。
产品特点及用途:
1、为了防止介质逆流,在设备、装置和管道上都应安装止回阀;
2、止回阀一般适用于清净介质,不宜用于含有固体颗粒和粘度较大的介质;
3、一般在公称通径50mm的水平管道上都应选用旋启式止回阀;
4、旋启式止回阀在水平管道和垂直管道皆可安装;
5、旋启式止回阀的安装位置不受限制,它可装在水平、垂直或倾斜的管线上,如装在垂直管道上,
介质流向要由下而上;
6、旋启式止回阀不宜制成小口径阀门、可以做成很高的工作压力,高压电磁阀PN可以达到42MPa,
而且DN也可以做到很大,最大可以达到2000mm以上。根据壳体及密封件的材质不同可以适用任何
工作介质和任何工作温度范围。介质为水、蒸汽、气体、腐蚀性介质、油品、药品、等。介质工作
温度范围在-196~800℃之间;
7、适用场合是高中压大口径,而且安装场合受到限制;
阀门关键词:碳钢止回阀,升降式止回阀,H11H型止回阀
材质明细表
序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
Type A105 | Type F22 | Type F304(L) | Type F316(L) | ||
1 | 阀体 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 阀座 | A276 410 | A276 304 | A276 304(L) | A276 316(L) |
3 | 阀瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
4 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
5 | 摇臂 | A105 | A182 F22 | A182 F304 L | A182 F316(L) |
6 | 销子 | A276 420 | A182 F304 | A182 F316 | |
7 | 叉子 | A105 | A182 F22 | A182 F304 L | A182 F316(L) |
8 | 垫片 | 304夹柔性石墨 | 304 + PTFE | ||
9 | 阀盖 | A105 | A182 F22 | A182 F304 L | A182 F316(L) |
10 | 螺母 | A193 B7 | A193 B16 | A193 B8M | A193 B8M |
适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
适用温度 | -29~425 oC | -29~550 oC | -29~180 oC |
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)
800Lb, 900LB, 1500LB规格 | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | |
L | 800Lb | 79 | 79 | 92 | 111 | 120 | 120 | 140 |
900~1500Lb | 92 | 111 | 111 | 120 | 120 | 140 | 178 | |
H | 800Lb | 61 | 61 | 78 | 84 | 101 | 120 | 133 |
900~1500Lb | 79 | 79 | 79 | 97 | 105 | 120 | 140 | |
重量 | 800Lb | 1.1 | 1.0 | 1.9 | 3.9 | 4.5 | 7.3 | 10.0 |
900~1500Lb | 3.1 | 3.0 | 3.6 | 4.3 | 6.1 | 8.8 | 12.6 |
止回阀又称止逆阀、单向阀或逆止阀,其作用是防止管路中的介质定向流动而不致倒流的功能。水 泵吸水管的底阀也属于止回阀类。止回阀按结构划分,可分为升降式止回阀、旋启式止回阀和蝶式止回阀三 种。升降式止回阀可分为 立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形 式上可分为螺纹连接、法兰连接和焊接三种。在使用过程中,止回阀如果出现问题了该怎么解决呢?下面为大家介绍几种应对方法:
1、阀瓣打碎:
引起阀瓣打碎的原因是:止回阀前后介质压力处于接近平衡而又互相“拉锯”的状态,阀瓣经常与阀 座拍打,某些脆性材料(如铸铁、黄铜等)做成的阀瓣就被打碎。解决方法是采用阀瓣为韧性材料的止回阀。
2、偶尔出现微泄漏,介质倒流:
原因有两种:①由于介质冲刷或者关闭时水锤,造成阀瓣密封面的损坏,解决方法是需要重新研磨 或者更换新阀瓣密封面破坏;②夹入杂质。解决方法是需要清洗杂质,重新研磨或者更换 新阀瓣;其中旋启式止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类,启闭件靠流动介质 的力 量自行开启或关闭。止回阀只用于介质单向流动的管路上,阻止介质回流,以防发生事故。
