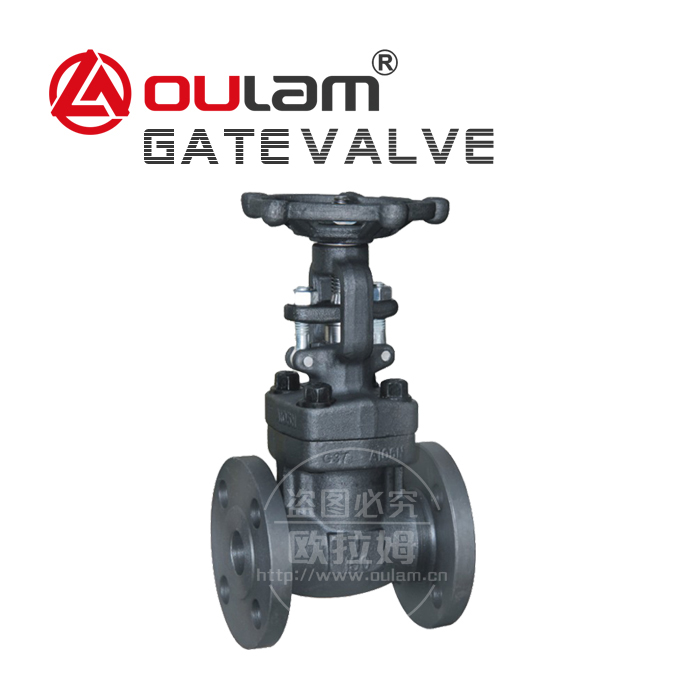

锻钢美标闸阀_Z41H

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 闸阀
原产地:
行业应用: 钢铁行业
适用介质: 水,油品,蒸汽等

更新时间:

  • 产品特性
  • 规格参数
  • 常见问题



锻钢美标闸阀性能概述

整体锻打美标闸阀广泛适用于石油.化工.冶金.核电.炼油。等相关行业。具有结构紧凑,阀体
强度高。密封性能好.维修维护方便等优点。阀体和法兰一体成型.结构强度好,特别是加氢装置
的第一选择!



产品采用标准


ASME B16.34-2007

产品特点及用途


全径或缩径;
设计制造按照ASME B 16.34
阀门的检查和试验按照API 598标准
法兰标准按照ASME B 16.5
材质标准按照ASTM A105N标准
结构长度按照ANSI B 16.10

安装与维护注意事项


安装前应将阀门清洗干净。
应保持阀门的传动机构的润滑。
不能带压维修。






阀门关键词:锻钢闸阀,美标闸阀,Z41H型闸阀



标准材质细表

序号 零件名称 CS to ASTM

AS to ASTM

SS to ASTM
Type A105 Type F22 Type F304(L) Type F316(L)
1 阀体 A105 A182 F22 A182 F304(L) A182 F316(L)
2 阀座 A276 420 A276 304 A276 304(L) A276 316(L)
3 闸板 A276 410 & 430 A182 F304 A182 F304(L) A182 F316(L)
4 阀杆 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
5 垫片 316夹柔性石墨 316夹PTFE
6 阀盖 A105 A182 F22 A182 F304(L) A182 F316(l)
7 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
8 销钉 A276 420 A276 304
9 填料压套 A276 410 A182 F304(L) A182 F316(L)
10 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
11 填料压板 A105 A182 F11 A182 F304(L) A182 F316(L)
12 螺母 A194 2H A194 4 A194 8 A194 8M
13 阀杆螺母 A276 410
14 锁紧螺母 A194 2H A194 4 A194 8 A194 8M
15 铭牌 SS
16 手轮 A197
17 润滑垫片 A473 431
18 填料 Flexible Graphite PTFE
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 -29℃~425℃ -29℃~550℃ -29℃~180℃



主要连接尺寸及重量

NPS 1/2" 3/4" 1" 11/4" 11/2" 2"
L(RF)
L1(BW)
150Lb 108 117 127 140 165 203
300Lb 140 152 165 178 190 216
600Lb 165 190 216 229 241 292
H 150Lb~300Lb 158 169 197 236 246 283
600Lb 169 197 236 246 283 320
W 100 100 125 160 160 180
重量 150Lb RF 4.5 5.2 8.2 11.5 12.5 20.3
BW 2.8 3.3 5.4 7.1 8.2 12.5
300Lb RF 4.8 6.2 9.3 14 15.5 23.4
BW 3.5 4.4 6.8 8.1 9.2 15.4
600Lb RF 5.9 7.4 10.4 16.2 17.5 28.3
BW 4.5 5.1 8.2 10.5



 闸阀常见故障及原因分析



      闸阀在使用过程中,难免会出现故障。因此,如何提高闸阀的使用寿命、对闸阀在运行中所发生的故障作出准确的判断及有效地处理,是保障生产安全平稳运行的重要手段。

      阀门是控制流体的装置,主要功能是接通或者隔断介质的流通。闸阀是在生产中使用范围广、使用量大、开闭频繁。损坏几率较高。为此,企业十分重视闸阀的维修问题。


1、阀杆转动不灵活或卡死

主要原因有:填料压得过紧;填料安装不规范;阀杆与衬套之间的间隙偏小;阀杆直线度不符合要求。阀杆的螺纹部分表面粗糙度偏大;阀杆螺纹生锈或粘满尘土等。

2、阀杆升降失灵

主要原因有:操作用力过猛使螺纹损伤;阀杆螺母倾斜;阀杆弯曲;阀杆与阀杆螺母的材质选用不当等。

3、密封面泄漏

由于工艺介质的腐蚀、冲刷,导致闸阀密封面损坏;操作不当也会造成密封面的损伤;阀座、阀瓣配合不严密;密封面之间有异物或介质附着;阀瓣与阀杆连接不牢靠;阀杆弯扭,使得关闭件不对中;密封面有擦伤等。

4、填料函的泄漏。填料压盖的预紧力不足;填料安装的数量偏少;填料使用时间过长,已经老化或失效;阀杆表面光洁度不够(拉痕、刮毛和粗糙等缺陷);填料的选型不当等。

5、中间垫泄露。垫圈位置不正;垫圈老化;压紧螺栓用力不均等。
