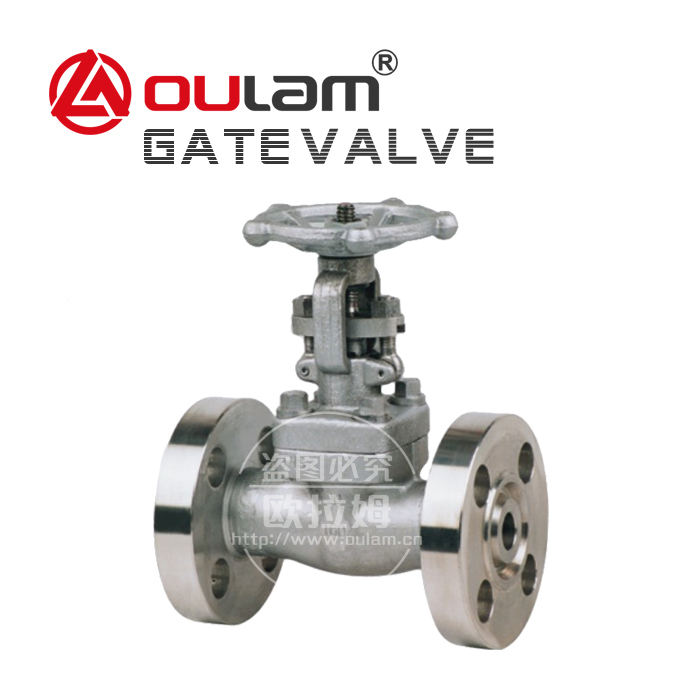

高压法兰闸阀_Z41Y

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 闸阀
原产地:
行业应用: 石油行业、乙烯装置
适用介质: 水、蒸汽、油品等

更新时间:

  • 产品特性
  • 规格参数
  • 常见问题



轻松的扭矩传递结构

手轮通过阀杆螺母将扭矩传递至阀杆上,阀杆采用A182F6(1Cr13)锻造并调质处理,硬度HB220
~250。为了减少力在传递过程中的损耗,阀杆螺母选用高镍球铁A439GR.D2或铜合金(高镍球
铁具有一定的自润滑性),硬度比阀杆小HB50左右。大口径、高压力阀门可在阀杆螺母上、下
加上推力轴承,同时设有油杯结构,可定期加入固体油脂,保持润滑,使阀门是中具有较轻的
扭矩。





法兰闸阀特点及优点

1.阀门承压件采用精密铸造工艺浇铸,表面质量手轮采用可锻铸铁铸造,造型配合手柄,适当
增加摩擦力,方便开启。并示有明显的“开”、“关”标志。
2.阀杆螺母采用高镍球铁,“T”形螺纹与阀杆配合传递力矩。
3.阀盖上设有油杯,可定期补充固体润滑油,保持轻松启闭。
4.填料压盖和压套分体设计,保证阀杆的同心度。合理的填料函设计,确保阀门没有外漏,
符合环保要求。
5.阀盖设有上密封圈,符合美国石油协会API标准。
6.阀门的中法兰连接螺栓采用双头螺栓,方便维修、拆卸。
7.阀杆头部整体锻造,与阀瓣通过“T”型槽连接,保证强度。
8.DN250以下的铸件为精密铸造,每批铸件都有炉号标识,便于跟踪。






阀门关键词:法兰闸阀,闸阀,Z41Y型闸阀



设计与制造标准


设计与制造:API600 API6D GB12234
法兰尺寸:ANSIB 16.5 JB/T79 GB9113
压力温度:ANSSIB 16.34
结构长度:ANSIB16.10 GB12221
对焊连接尺寸:ANSIB 16.25
检验与试验:API598 JB/T9092



 闸阀常见故障及原因分析



      闸阀在使用过程中,难免会出现故障。因此,如何提高闸阀的使用寿命、对闸阀在运行中所发生的故障作出准确的判断及有效地处理,是保障生产安全平稳运行的重要手段。

      阀门是控制流体的装置,主要功能是接通或者隔断介质的流通。闸阀是在生产中使用范围广、使用量大、开闭频繁。损坏几率较高。为此,企业十分重视闸阀的维修问题。


1、阀杆转动不灵活或卡死

主要原因有:填料压得过紧;填料安装不规范;阀杆与衬套之间的间隙偏小;阀杆直线度不符合要求。阀杆的螺纹部分表面粗糙度偏大;阀杆螺纹生锈或粘满尘土等。

2、阀杆升降失灵

主要原因有:操作用力过猛使螺纹损伤;阀杆螺母倾斜;阀杆弯曲;阀杆与阀杆螺母的材质选用不当等。

3、密封面泄漏

由于工艺介质的腐蚀、冲刷,导致闸阀密封面损坏;操作不当也会造成密封面的损伤;阀座、阀瓣配合不严密;密封面之间有异物或介质附着;阀瓣与阀杆连接不牢靠;阀杆弯扭,使得关闭件不对中;密封面有擦伤等。

4、填料函的泄漏。填料压盖的预紧力不足;填料安装的数量偏少;填料使用时间过长,已经老化或失效;阀杆表面光洁度不够(拉痕、刮毛和粗糙等缺陷);填料的选型不当等。

5、中间垫泄露。垫圈位置不正;垫圈老化;压紧螺栓用力不均等。
