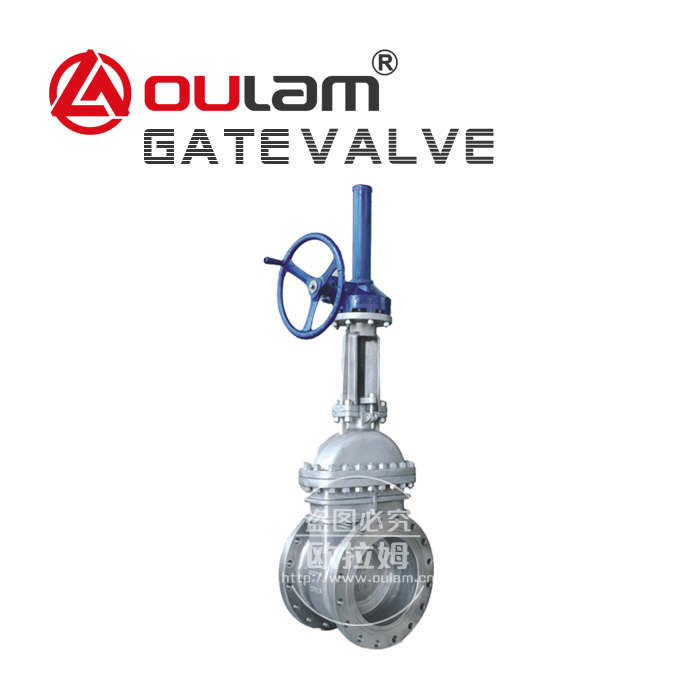

美标闸阀_Z541H

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 闸阀
原产地:
行业应用: 化工行业
适用介质: 水,油品,蒸汽等

更新时间:

  • 产品特性
  • 规格参数
  • 常见问题



美标闸阀性能概述

欧拉姆闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,作为截止介质使用,在全开时
整个流通直通,此时介质运行的压力损失最小。闸阀通常适用于不需要 经常启闭,而且保持闸板
全开或全闭的工况,不适用于作为调节或节流使用。闸阀流体阻力小,适用的压力、温度范围大,
介质流动方向不受限制,密封性能良好。广泛适用于食品、医药、石油、化工、天然气、钢铁、
环保、造纸等输送管路中做介质切断或流通。



产品耐温说明


碳钢阀体(-29℃≤t≤425 ℃);
不锈钢阀体(-196℃≤t≤650 ℃);
低温钢阀体(-46℃≤t≤425 ℃)
铬钼钢阀体(-29℃≤t≤570 ℃)
主体材质及密封面材质选择不同,耐温有差异。
具体请咨询本公司业务员帮你选型。






阀门关键词:美标闸阀,Z541H型闸阀,法兰闸阀





【技术参数】4364.Z541H型法兰闸阀

型号 公称压力PN(MPa) 试验压力ps(MPa) 适用介质 工作温度(℃)
强度 密封(液) 低压密封(气)
Z541H-25C 2.5 3.8 2.8 0.6 水、蒸汽、油 ≤425
Z541H-40C 4 6 4.4 0.6 ≤425
Z541Y-40I 4 6 4.4 0.6 ≤550
Z541Y-40P 4 6 4.4 0.6 酸、碱类 ≤200
Z541H-64C 6.4 9.6 7 0.6 水、蒸汽、油 ≤425
Z541Y-64I 6.4 9.6 7 0.6 ≤550
GZ541Y-64I
KZ541Y-64P 6.4 9.6 7 0.6 酸性天然气 ≤200
Z541H-100C 10 15 11 0.6 水、蒸汽、油 ≤425
Z541Y-100C
Z541Y-100I 10 15 11 0.6 ≤550



【零件材料】4364.Z541H型美标闸阀

零件名称 阀体、阀盖 闸 板 阀 杆 阀杆螺母 填 料 手 轮
Z541H-25C 碳钢 碳钢 不锈钢优质碳钢 铝铁青铜 石墨石棉绳、柔性石墨 可锻铸铁
Z541H-40C
Z541H-64C
Z541H-100C
Z541Y-100C 优质碳钢堆焊硬质合金
KZ541Y-64P 318钢 聚四氟乙烯
Z541Y-40I 铬钼钢 铬镍钛钢堆焊硬质合金 铬硅钼钢 耐高温石棉绳
Z541Y-64I
GZ541Y-64I
Z541Y-100I 柔性石墨
Z541Y-40P 铬镍钛钢 铬镍钛钢 铬镍钢 浸聚四氟乙烯石棉绳



【连接尺寸 单位 (mm)】4364.Z541H型美标闸阀

通径 PN2.5MPa
L D D1 D2 D6 b Z-d H0 H H1 D0 kg
300 500 485 430 390 - 40 16-30 1236 1145 1474 450 451
400 600 610 550 505 - 48 16-34 1540 1450 1886 500 998


 闸阀常见故障及原因分析



      闸阀在使用过程中,难免会出现故障。因此,如何提高闸阀的使用寿命、对闸阀在运行中所发生的故障作出准确的判断及有效地处理,是保障生产安全平稳运行的重要手段。

      阀门是控制流体的装置,主要功能是接通或者隔断介质的流通。闸阀是在生产中使用范围广、使用量大、开闭频繁。损坏几率较高。为此,企业十分重视闸阀的维修问题。


1、阀杆转动不灵活或卡死

主要原因有:填料压得过紧;填料安装不规范;阀杆与衬套之间的间隙偏小;阀杆直线度不符合要求。阀杆的螺纹部分表面粗糙度偏大;阀杆螺纹生锈或粘满尘土等。

2、阀杆升降失灵

主要原因有:操作用力过猛使螺纹损伤;阀杆螺母倾斜;阀杆弯曲;阀杆与阀杆螺母的材质选用不当等。

3、密封面泄漏

由于工艺介质的腐蚀、冲刷,导致闸阀密封面损坏;操作不当也会造成密封面的损伤;阀座、阀瓣配合不严密;密封面之间有异物或介质附着;阀瓣与阀杆连接不牢靠;阀杆弯扭,使得关闭件不对中;密封面有擦伤等。

4、填料函的泄漏。填料压盖的预紧力不足;填料安装的数量偏少;填料使用时间过长,已经老化或失效;阀杆表面光洁度不够(拉痕、刮毛和粗糙等缺陷);填料的选型不当等。

5、中间垫泄露。垫圈位置不正;垫圈老化;压紧螺栓用力不均等。
