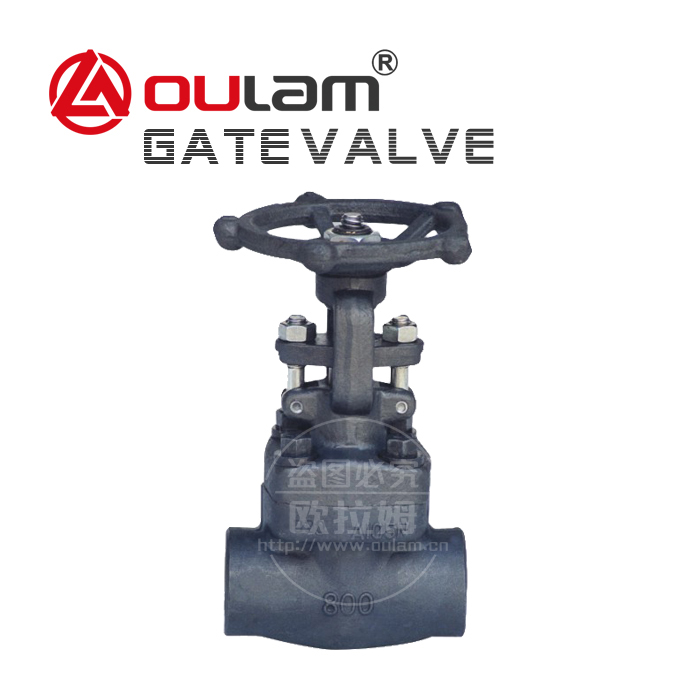

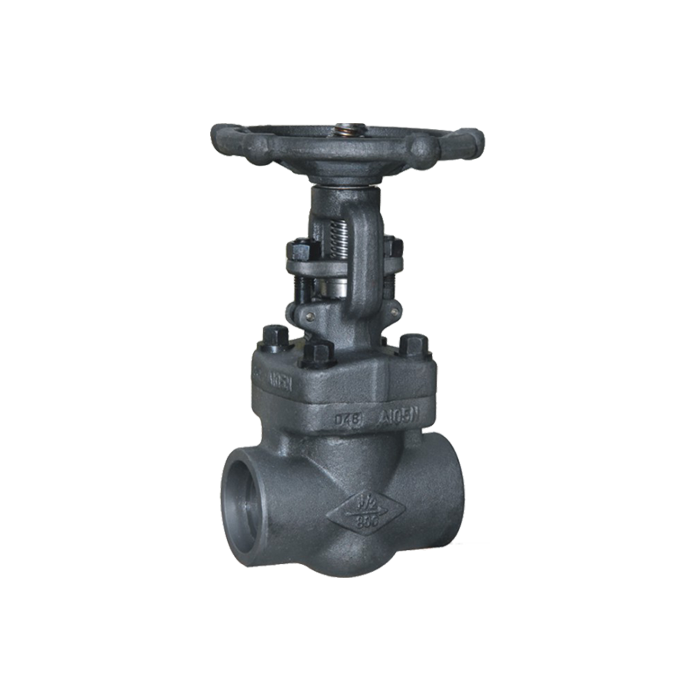

欧拉姆闸阀 Z61H-150LbC-1/2" 楔式单闸板闸阀 美标闸阀 18个月质保期 碳钢A105闸阀 专业闸阀厂家

存货编号: 104-000868
产品品牌: 欧拉姆阀门
产品类别: 闸阀
原产地: 温州
行业应用: 煤化行业
适用介质: 水

更新时间:

  • 产品特性
  • 规格参数
  • 常见问题




欧拉姆优品质

欧拉姆阀门对比其他阀门,提升15%运行寿命


卓越技术

密封承插焊SW连接达到ASME B16.11标准,
接轨国际水平


行业:环保处理 | 适用介质:水、蒸汽、油品等
专业选型

技术团队免费在线指导,阀门买对了省一半的钱


性价比选欧拉姆

厂家直销,没有中间商赚差价


运输快捷

遍布全国各地区13个网点,仓库急速响应






规格参数


  • 存货编号:104-000868
  • 产品型号:Z61H-150LbC 1/2"
  • 产品材质:A105
  • 内件材质:13Cr/13Cr/13Cr
  • 连接属性:承插焊SW
  • 适用介质:水、蒸汽、油品等
  • 工作温度:≤425℃
12年品牌值得信赖

央视上榜品牌,1800家企业与你共同选择




售后承诺



联系我们







外形尺寸 Dimensions(150、300、600、800Lb)

DN 尺寸Dimensions   (mm) 重量
Wt
(kg)
in mm L H W D1 L1 d1
(NPT)
B
1/2 15 79 163 100 21.8 9.6 1/2 13.6 2.2
3/4 20 92 163 100 27.1 12.7 3/4 13.9 2.4
1 25 111 201 125 33.8 12.7 1 17.3 4.4
11/2 40 120 246 160 48.7 12.7 11/2 18.4 7.2
2 50 140 283 180 61.1 15.9 2 19.2 11.5



外形尺寸 Dimensions(900、1500、2500Lb)

规格 900-1500Lb 2500Lb
inch mm L ≈H W B C 重量(kg) L ≈H W B C 重量(kg)
1/2 15 140 334 180 21.8 9.6 11.4 186 334 180 21.8 9.6 12.6
3/4 20 140 334 180 27.1 12.7 11.2 186 334 180 27.1 12.7 12.4
1 25 140 334 180 33.8 12.7 11.0 186 334 180 33.8 12.7 12.2
11/2 40 178 402 200 48.7 12.7 20.0 232 402 200 48.7 12.7 28.7
2 50 216 523 300 61.1 15.9 4.5 279 523 300 61.1 15.9 53.7



 闸阀常见故障及原因分析



      闸阀在使用过程中,难免会出现故障。因此,如何提高闸阀的使用寿命、对闸阀在运行中所发生的故障作出准确的判断及有效地处理,是保障生产安全平稳运行的重要手段。

      阀门是控制流体的装置,主要功能是接通或者隔断介质的流通。闸阀是在生产中使用范围广、使用量大、开闭频繁。损坏几率较高。为此,企业十分重视闸阀的维修问题。


1、阀杆转动不灵活或卡死

主要原因有:填料压得过紧;填料安装不规范;阀杆与衬套之间的间隙偏小;阀杆直线度不符合要求。阀杆的螺纹部分表面粗糙度偏大;阀杆螺纹生锈或粘满尘土等。

2、阀杆升降失灵

主要原因有:操作用力过猛使螺纹损伤;阀杆螺母倾斜;阀杆弯曲;阀杆与阀杆螺母的材质选用不当等。

3、密封面泄漏

由于工艺介质的腐蚀、冲刷,导致闸阀密封面损坏;操作不当也会造成密封面的损伤;阀座、阀瓣配合不严密;密封面之间有异物或介质附着;阀瓣与阀杆连接不牢靠;阀杆弯扭,使得关闭件不对中;密封面有擦伤等。

4、填料函的泄漏。填料压盖的预紧力不足;填料安装的数量偏少;填料使用时间过长,已经老化或失效;阀杆表面光洁度不够(拉痕、刮毛和粗糙等缺陷);填料的选型不当等。

5、中间垫泄露。垫圈位置不正;垫圈老化;压紧螺栓用力不均等。
