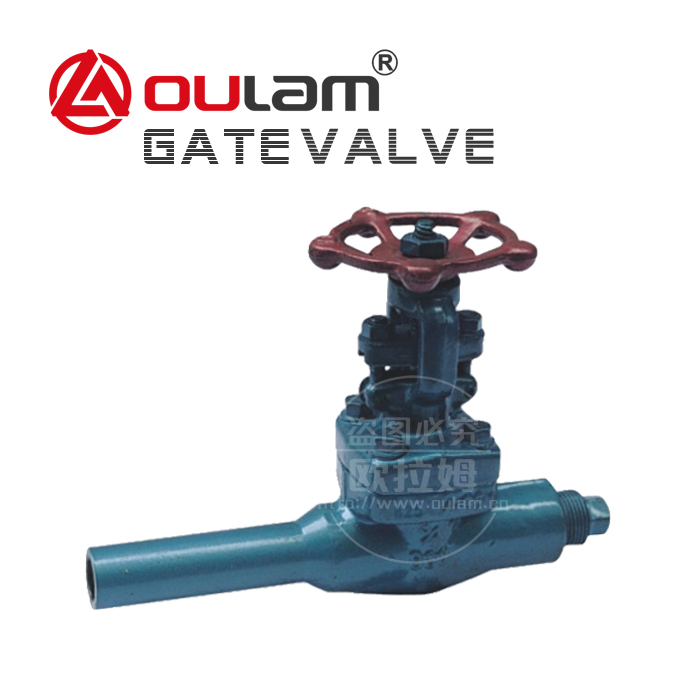

放空导淋闸阀_Z61H

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 闸阀
原产地:
行业应用: 锅炉行业
适用介质: 水

更新时间:

  • 产品特性
  • 规格参数
  • 常见问题



放空导淋闸阀标准规范:


设计制造标准:API 6D
结构长度标准:ASME B 16.10
连接法兰标准:ASME B 16.5
压力温度等级:ASME B 16.34
试验检验标准:API 698



放空导淋闸阀产品介绍:

放空导淋闸阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、
单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门,其主要作用 是防止介质倒流、防止泵及
驱动电动机反转,以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助
系统提供补给的管路上。止回阀主要可 分为旋启式止回阀(依重心旋转)与升降式
止回阀(沿轴线移动)。 这种类型的阀门的作用是只允许介质向一个方向流动,而且阻止方向流动。
通常这种阀门是自动工作的,在一个方向流动的流体压力作用下,阀瓣打开;流体反方向流动时,
由流体压力和阀瓣的自重合阀瓣作用于阀座,从而切断流动。



放空导淋闸阀应用范围:

美标阀门用于工业管道上作阻止介质逆流的装置。
放空导淋闸阀结构特点:
放空导淋闸阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线形,流动阻力比升
放空导淋闸阀小,适用于低流速和流动不常变化的大口径场合,但不宜用于脉动流,其密封性能不及升降式。






阀门关键词:放空导淋闸阀,闸阀,Z61H闸阀



主要零件及材质


NO.
零件名称 Qty. 材料 NO. 零件名称 Qty. 材料
1 阀体 1 WCB 9 铭牌 1 304
2 阀座 2 A105+HF 10 垫片 1 304不锈钢+柔性石墨
3 闸瓣 1 WCB+F6 11 阀盖 1 WCB
4 阀杆 1 WCB 12 螺柱   A193B7
5 垫片 1 A276410 13 螺母   A1942H
6 螺母 1 A276410 14 吊环 1 A291035
7 销轴 1 A276410 15 垫片 1 1008
8 铆钉 2 304 16 螺塞 1 A276410



主要连接尺寸及重量:


NPS
d
in 2 2-1/2 3 4 5 6 8 10 12 14 16 18 20
mm 51 64 76 102 127 152 203 254 305 337 387 438 489
L-L1
(RF-BW)
in 8.00 8.50 9.50 11.50 13.00 14.00 19.50 24.50 27.50 31.00 34.00 38.50 38.50
mm 203 216 241 292 330 356 495 622 698 787 864 978 978
L2
(RTJ)
in 8.50 9.00 10.00 12.00 13.50 14.50 20.00 25.00 28.00 31.50 34.50 39.00 39.00
mm 216 229 254 305 343 368 508 635 711 800 876 991 991
d1 in 3.62 4.13 5.00 6.18 7.32 8.50 10.63 12.76 15.00 16.26 18.50 20.98 22.99
mm 92 105 127 157 186 216 270 324 381 413 470 533 584
d2 in 4.75 5.50 6.00 7.50 8.50 9.50 11.75 14.25 17.00 18.75 21.25 22.75 25.00
mm 120.5 139.5 152.5 190.5 216 241.5 298.5 362 432 476 540 578 635
D in 6.00 7.00 7.50 9.00 10.00 11.00 13.50 16.00 19.00 21.00 23.50 25.00 27.50
mm 152 178 190 229 254 279 343 406 483 533 597 635 699
b in 0.75 0.88 0.94 0.94 0.94 1.00 1.13 1.19 1.25 1.38 1.44 1.56 1.69
mm 16 17.5 19 24 25 26 29 31 32 35 37 40 43
n-Φd in 4-0.75 4-0.75 4-0.75 8-0.75 80.87 -0.87 8-0.87 12-1.00 12-1.00 12-1.13 16-1.13 16-1.25 20-1.25
mm 4-19 4-19 4-19 8-19 8-22 8-22 8-22 12-25 12-25 12-29 16-29 16-32 20-32
H
(open)
in 5.31 6.10 6.61 9.37 9-80 10.91 13.35 15.67 20.67 21.77 22-99 26.30 28.03
mm 135 155 168 235 249 277 339 398 525 553 584 688 712
WT(kg) BF 17 21 29 42 69 74 108 177 282 372 570 665 900
BW 13 17 24 36 57 62 96 158 238 324 483 48 782

 闸阀常见故障及原因分析



      闸阀在使用过程中,难免会出现故障。因此,如何提高闸阀的使用寿命、对闸阀在运行中所发生的故障作出准确的判断及有效地处理,是保障生产安全平稳运行的重要手段。

      阀门是控制流体的装置,主要功能是接通或者隔断介质的流通。闸阀是在生产中使用范围广、使用量大、开闭频繁。损坏几率较高。为此,企业十分重视闸阀的维修问题。


1、阀杆转动不灵活或卡死

主要原因有:填料压得过紧;填料安装不规范;阀杆与衬套之间的间隙偏小;阀杆直线度不符合要求。阀杆的螺纹部分表面粗糙度偏大;阀杆螺纹生锈或粘满尘土等。

2、阀杆升降失灵

主要原因有:操作用力过猛使螺纹损伤;阀杆螺母倾斜;阀杆弯曲;阀杆与阀杆螺母的材质选用不当等。

3、密封面泄漏

由于工艺介质的腐蚀、冲刷,导致闸阀密封面损坏;操作不当也会造成密封面的损伤;阀座、阀瓣配合不严密;密封面之间有异物或介质附着;阀瓣与阀杆连接不牢靠;阀杆弯扭,使得关闭件不对中;密封面有擦伤等。

4、填料函的泄漏。填料压盖的预紧力不足;填料安装的数量偏少;填料使用时间过长,已经老化或失效;阀杆表面光洁度不够(拉痕、刮毛和粗糙等缺陷);填料的选型不当等。

5、中间垫泄露。垫圈位置不正;垫圈老化;压紧螺栓用力不均等。
