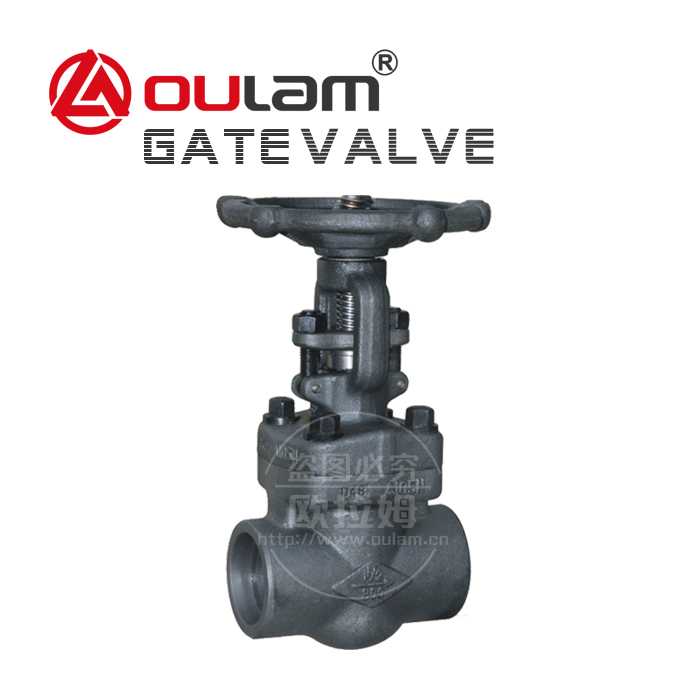

欧拉姆闸阀 Z61H-150LbC-3/8" 楔式单闸板闸阀 美标闸阀 18个月质保期 碳钢A105闸阀 专业闸阀厂家

存货编号: 104-000867
产品品牌: 欧拉姆阀门
产品类别: 闸阀
原产地: 温州
行业应用: 石油行业、化工行业
适用介质: 水,油品,蒸汽等

更新时间:

  • 产品特性
  • 规格参数
  • 常见问题



产品主体材料:

球墨铸铁,铸钢,不锈钢,合金(WCB、LCB、A105、16Mn、CF8、CF8M、CF3、CF3M、
双相钢F51、F53、17-4PH、304H、310S、316Ti、WC6、WC9、C12A、蒙乃尔合金400、
500,哈氏合金B、C、英科镍尔718、纯Ti)



产品结构特征:


螺栓连接阀盖(B.B)和明杆支架(OS & Y)
焊接阀盖(W.B)和明杆支架(OS & Y)

产品连接方式:

承插焊

产品安装方式:

水平安装



锻钢闸阀适用工作温度 -29~450℃(碳钢)或 -29~500℃(不锈钢)的小口径管路上,用于截断
或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、
尿素等多种介质。




阀门关键词:闸阀尺寸,美标闸阀,Z61H型,闸阀规格



性能规范

型号 压力级(LB) 适用介质 阀体材料
Z61H-150(LB)C~1500LB)C  150~1500  水、蒸汽、油品等 A105
Z61H-150(LB)P~1500LB)P 304、316
Z61Y-150(LB)C~1500LB)C A105
Z61Y-150(LB)P~1500LB)P 304、316
Z61W-150(LB)C~1500LB)C A105
Z61W-150(LB)C~1500LB)C 304、316



闸阀公称通径

DN/in DN S  L T/in  W  H开 重量/kg
ANSI JIS ANSI JIS、ISO、BS
缩径 全径 缩径 全径 缩径 全径 缩径 全径 缩径 全径 缩径 全径 缩径 全径
1/4 —— 8 —— 14.2 —— 14.3 —— 79 1/4 —— 1/4 —— 100 169 2.2 ——
3/8 1/4 10 8 14.2 14.2 17.9 14.3 79 3/8 1/4 3/8 1/4 100 169 2.2 2.4
1/2 3/8 15 10 21.8 17.6 22.2 17.9 79 2/1 3/8 1/2 3/8 100 169 2.2 2.4
3/4 1/2 20 15 27.1 21.8 27.7 22.2 92 3/4 1/2 3/4 1/2 100 182 2.2 2.3
1 3/4 25 20 33.8 28.1 34.5 27.7 111 1 3/4 1 3/4 125 208 4.6 4.8
1 32 25 42.6 33.8 43.2 34.5 120 1 1 160 254 5.9 6.1
40 32 48.7 42.6 49.1 43.2 120 160 290 6.9 7.2
2 50 40 61.1 48.7 61.1 49.1 140 2 2 180 330 11.1 11.2
—— 2 —— 50 —— 61.1 —— 61.1 178 —— 2 —— 2 200 372 —— 14.1


闸阀常见故障及原因分析



      闸阀在使用过程中,难免会出现故障。因此,如何提高闸阀的使用寿命、对闸阀在运行中所发生的故障作出准确的判断及有效地处理,是保障生产安全平稳运行的重要手段。

      阀门是控制流体的装置,主要功能是接通或者隔断介质的流通。闸阀是在生产中使用范围广、使用量大、开闭频繁。损坏几率较高。为此,企业十分重视闸阀的维修问题。


1、阀杆转动不灵活或卡死

主要原因有:填料压得过紧;填料安装不规范;阀杆与衬套之间的间隙偏小;阀杆直线度不符合要求。阀杆的螺纹部分表面粗糙度偏大;阀杆螺纹生锈或粘满尘土等。

2、阀杆升降失灵

主要原因有:操作用力过猛使螺纹损伤;阀杆螺母倾斜;阀杆弯曲;阀杆与阀杆螺母的材质选用不当等。

3、密封面泄漏

由于工艺介质的腐蚀、冲刷,导致闸阀密封面损坏;操作不当也会造成密封面的损伤;阀座、阀瓣配合不严密;密封面之间有异物或介质附着;阀瓣与阀杆连接不牢靠;阀杆弯扭,使得关闭件不对中;密封面有擦伤等。

4、填料函的泄漏。填料压盖的预紧力不足;填料安装的数量偏少;填料使用时间过长,已经老化或失效;阀杆表面光洁度不够(拉痕、刮毛和粗糙等缺陷);填料的选型不当等。

5、中间垫泄露。垫圈位置不正;垫圈老化;压紧螺栓用力不均等。
