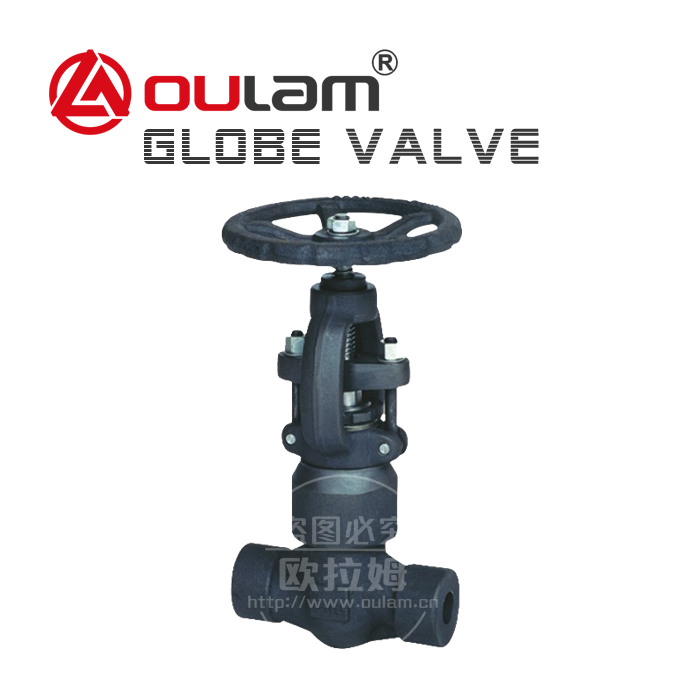

自密封锻钢截止阀_J61H

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 截止阀
原产地:
行业应用: 石油、化工行业等
适用介质: 水,油品,蒸汽等

更新时间:

  • 产品特性
  • 规格参数
  • 常见问题



产品结构特点 :

1.产品设计制造按ANSIB16.34、E101标准,可与进口设备配备使用。
2.阀门中腔采用压力自紧式密封结构,内腔压力越高密封性能越好。支管两端为4.阀瓣和阀座的密
封面采用司太立(stellite)钴基硬质合金堆焊而成,密封面6.阀盖填料函深度合理,填料加缓蚀
剂,密封可靠,开关平稳。
7.阀门具有上密封结构,保证阀门开启运行时不经阀杆外漏。
8.电动截止阀的开启和关闭由电动装置来控制,电动装置分别配有专用电机、减速器、转矩控制机构,
现场操作机构,手、电动切换机构。除就地操作外,还可进行远距离操作。






阀门关键词:自密封截止阀,锻钢截止阀,J61H型截止阀





自密封锻钢截止阀:

产品应用规范:


1、设计制造按BS5351、MSS SP-118;
2、承插口尺寸按ANSI B16.11;JB/T1751
3、螺纹端尺寸按ANSI B1.20.1;JB/T7306
4、对焊端尺寸按ANSI B16.25;JB/T12224
5、法兰端尺寸按ANSI B16.5;JB79
6、阀门检查和试验API 598;GB/T13927;JB/T9092
安装与维护注意事项:
1. 要留有阀柄旋转的位置
2. 不能用作节流。
3. 带传动机构的球阀应直立安装。


自密封锻钢截止阀标准材质细表:

序号 零件名称 CStoASTM AStoASTM SStoASTM
A105 A182 F22 A182 F304 A182 F316(L)
1 阀体 A105 A182 F22 A182 F304(L) A182 F316(L)
2 阀瓣 A276 420 A276 304 A276 304(L) A276 F316(L)
3 阀杆 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
4 密封圈 A182 F304L A182 F316L
5 密封螺母 A105 A182 F304 A182 F304(L) A182 F316L
6 阀盖 A105 A182 F22 A182 F304(L) A182 F316(L)
7 销钉 A276420 A182F304
8 垫圈 A105 A182 F22 A182 F304(L) A182 F316(L)
9 提升螺母 A19 2H A194 4 A194 8 A194 8M
10 填料 柔性石墨 PTFE
11 填料压套 A276 420 A182 F304
12 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
13 填料压板 A216WCB A351CF8
14 螺母 A194 2H A194 4 A194 8 A194 8M
15 阀杆螺母 A276 410
16 手轮 A197
17 锁紧螺母 A194 2H A194 4 A194 8 A194 8M
18 油嘴
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 —29℃~425℃ —29℃~550℃ —29℃~200℃



自密封锻钢截止阀主要连接尺寸及重量:


NPS
1/2" 3/4" 1" 11/4" 11/2" 2"
L 900Lb-150Lb 140 140 140 178 178 216
2500Lb 186 186 186 232 232 279
H(开) 333 333 333 408 408 524
W 160 160 180 200 250 280
重量 900LB-1500LB 11.2 10.5 10.1 21.0 19.6 40.4
2500LB 12.3 11.6 10.8 28.0 26.4 43.8



         截止阀是指关闭件(阀瓣)沿阀座中心线移动的阀门,主要用于切断、调节、节流。截止阀在节流的过程中容易出现一些问题,常见的有流量调节失灵、流量不稳定等,下面截止阀小编来给大家介绍一下消除截止阀节流故障的方法。


一、流量调节失灵


流量调节失灵现象,是指调整调节手轮后出油腔流量不发生变化(简式节流阀无此现象)。引起流量调节失灵的主要原因是阀芯径向卡住,当阀芯在全关位置发生径向卡住时,调整调节手轮后出油腔无流量;阀芯在全开位置或节流口调节好开度后径向卡住,调整调节手轮出油腔流量不发生变化。发生阀芯径向卡住后应进行清洗,排除脏物。

当单向节流阀进、出油腔接反时(接后起单向阀作用),调整调节手轮后流经阀的流量也不会发生变化。


二、流量不稳定


节流阀和单向节流阀当节流口调整好并锁紧后,有时会出现流量不稳定现象,特别在最小稳定流量时更易发生。引起流量不稳定的主要原因是锁紧装置松动,节流口部分堵塞,油温升高,以及负载压力发生变化等。

节流口调好并锁紧后,由于机械振动或其它原因会使锁紧装置松动,使节流口过流面积改变,从而引起流量变化。

油液中杂质堆积和粘附在节流口边上,使过流面积减小,引起流量减少。当压力油将杂质冲掉后,使节流口又恢复至原有过流面积,流量也恢复至原来的数值,因此引起流量不稳定。

当流经节流阀的油液温度发生变化时,会使油液的粘度发生变化,也会引起流量不稳定;当负载变化时,压力随之变化,会使节流阀的前后油液压差发生变化,同样也会引起流量不稳定。

防止流量不稳定的措施,除采用防止节流阀堵塞的方法外,还可以采取加强油温控制,拧紧锁紧装置和尽可能使负载压力不发生变化,或少发生变化等措施。


三、内泄漏量增加


节流阀或单向流阀的节流口关闭时,采用间隙密封配合处必定有泄漏量,故节流阀或单向节流阀不能作为截止阀使用。当密封面磨损过大后,会引起泄漏量增加,有时亦会影响最小稳定流量,此时应更换阀芯。
