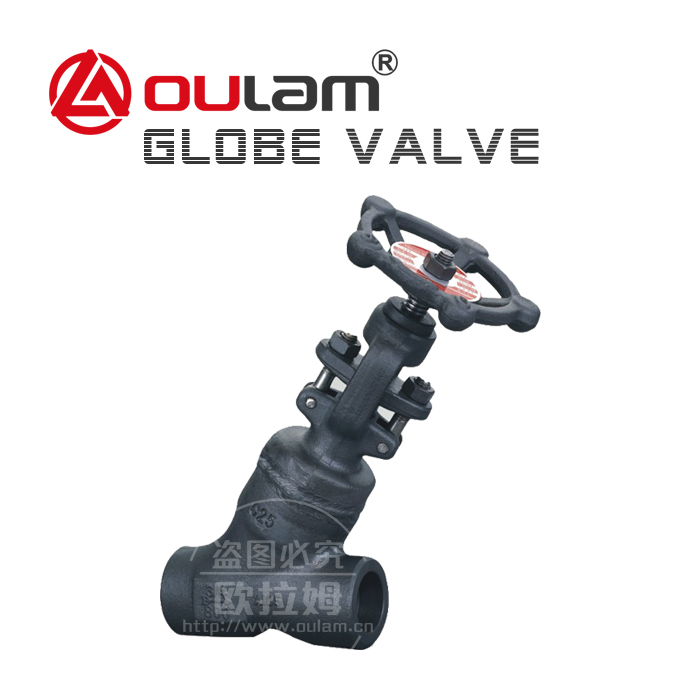

承插焊Y型锻钢截止阀_J65H

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 截止阀
原产地:
行业应用: 化工、冶金、石油、等
适用介质: 水、油品、蒸汽等

更新时间:

  • 产品特性
  • 规格参数
  • 常见问题



承插焊Y型锻钢截止阀体盖连接设计形式有三种

一、体盖螺栓连接锻钢截止阀,按这种连接形式设计的阀门,其的阀体与阀盖用螺栓连接,
采用缠绕式垫片密封,优点是方便在使用中的维护;
二、体盖焊接连接锻钢截止阀,按这种连接形式设计的阀门,其阀体与阀盖全焊密封,
优点是无外泄漏;
三、是压力自紧式阀盖锻钢截止阀,按这种连接形式设计的阀门,其阀体与阀盖用螺蚊连接,
内压自密封环密封,优点是内部压力越大,其密封性能越好。
您可以根据实际情况合理选用我们的锻钢阀门。



承插焊Y型锻钢截止阀结构

1、全径或缩径 2、明杆支架式 3、自定心压板压套式
4、螺栓连接、全焊密封连接以及内压自紧式连接阀盖 5、整体式上密封座
6、阀瓣可变换为节流型、针型、球型和止回型锻钢截止阀适用范围
城建、化工、冶金、石油、制药、食品、饮料、环保



碳钢温压等级:


压力温度等级:GB/T 12224-2005

产品应用范围:


石油、化工、煤气、锅炉、食品、供排水道等

安装与维护注意事项:


1、手轮、手柄操作的截止阀可安装在管道的任何位置上。
2、手轮、手柄及伟动机构,不允许作起吊用。
3、介质的流向应与阀体所示箭头方向一致。



承插焊Y型锻钢截止阀设计结构和特征

压力自紧封Y型截止阀和止回阀阀门符合ANSI B16.34。检验与测试按API598,标记按MSS-SP-25。
采用以下结构
1、全径或缩径
2、升降式和球式止回阀
3、按需内置弹簧
4、可拆卸实心阀瓣
5、自定心压板压套式
6、整体式上密封座
7、明杆支架型(OS&Y)
8、螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
9、承插端符合ASME B16.11
10、螺纹连接端(NPT)符合ANSI/ASME B1.20.1
11、阀瓣可变换为针型、节流型、球型、止回型



承插焊Y型锻钢截止阀结构

1、全径或缩径    2、明杆支架式    3、自定心压板压套式
4、螺栓连接、全焊密封连接以及内压自紧式连接阀盖    5、整体式上密封座
6、阀瓣可变换为节流型、针型、球型和止回型






阀门关键词:承插焊截止阀,Y型锻钢截止阀,J65H型截止阀



承插焊Y型锻钢截止阀设计结构和特征

压力自紧封Y型截止阀和止回阀阀门符合ANSI B16.34。检验与测试按API598,标记按MSS-SP-25。
采用以下结构
1、全径或缩径
2、升降式和球式止回阀
3、按需内置弹簧
4、可拆卸实心阀瓣
5、自定心压板压套式
6、整体式上密封座
7、明杆支架型(OS&Y)
8、螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
9、承插端符合ASME B16.11
10、螺纹连接端(NPT)符合ANSI/ASME B1.20.1
11、阀瓣可变换为针型、节流型、球型、止回型



         截止阀是指关闭件(阀瓣)沿阀座中心线移动的阀门,主要用于切断、调节、节流。截止阀在节流的过程中容易出现一些问题,常见的有流量调节失灵、流量不稳定等,下面截止阀小编来给大家介绍一下消除截止阀节流故障的方法。


一、流量调节失灵


流量调节失灵现象,是指调整调节手轮后出油腔流量不发生变化(简式节流阀无此现象)。引起流量调节失灵的主要原因是阀芯径向卡住,当阀芯在全关位置发生径向卡住时,调整调节手轮后出油腔无流量;阀芯在全开位置或节流口调节好开度后径向卡住,调整调节手轮出油腔流量不发生变化。发生阀芯径向卡住后应进行清洗,排除脏物。

当单向节流阀进、出油腔接反时(接后起单向阀作用),调整调节手轮后流经阀的流量也不会发生变化。


二、流量不稳定


节流阀和单向节流阀当节流口调整好并锁紧后,有时会出现流量不稳定现象,特别在最小稳定流量时更易发生。引起流量不稳定的主要原因是锁紧装置松动,节流口部分堵塞,油温升高,以及负载压力发生变化等。

节流口调好并锁紧后,由于机械振动或其它原因会使锁紧装置松动,使节流口过流面积改变,从而引起流量变化。

油液中杂质堆积和粘附在节流口边上,使过流面积减小,引起流量减少。当压力油将杂质冲掉后,使节流口又恢复至原有过流面积,流量也恢复至原来的数值,因此引起流量不稳定。

当流经节流阀的油液温度发生变化时,会使油液的粘度发生变化,也会引起流量不稳定;当负载变化时,压力随之变化,会使节流阀的前后油液压差发生变化,同样也会引起流量不稳定。

防止流量不稳定的措施,除采用防止节流阀堵塞的方法外,还可以采取加强油温控制,拧紧锁紧装置和尽可能使负载压力不发生变化,或少发生变化等措施。


三、内泄漏量增加


节流阀或单向流阀的节流口关闭时,采用间隙密封配合处必定有泄漏量,故节流阀或单向节流阀不能作为截止阀使用。当密封面磨损过大后,会引起泄漏量增加,有时亦会影响最小稳定流量,此时应更换阀芯。
