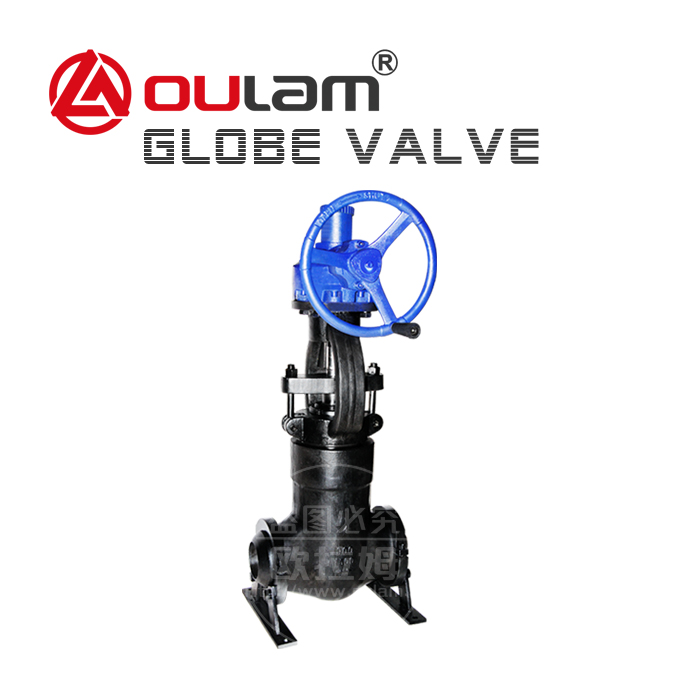

锻钢自密封截止阀_PJ561Y

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 截止阀
原产地:
行业应用: 石油行业、加氢装置
适用介质: 水,油品,蒸汽等

更新时间:

  • 产品特性
  • 规格参数
  • 常见问题



产品特点及用途:


1. 适用于经常操作,启闭迅速、轻便。
2. 工作行程短,开启和关闭时间短。
3. 结构精密,制造工艺先进使用性能可靠。
4. 密封性能好。
5. 阀瓣对焊硬质合金耐冲刷能力强。
6. 压力自密封设计,介质的压力起伏波动对密封性
能无影响。

产品结构设计:


压力自密封设计,压力越高密封性能越好压力平衡阀
瓣,阀门开启时可跟介质实现同步旋转减少了介质的
冲刷力。伞齿轮操作可见将截止阀的流阻力减少到最
小.降低了操作者的操作强度并提高了密封预紧力。




阀门关键词:锻钢截止阀,自密封截止阀,PJ561Y型截止阀



压力试验

公称压力PN 1.6 2.5 4.0
强度试验 2.4 3.8 6.0
水密封试验 1.8 2.8 4.4
上密封试验 1.8 2.8 4.4
气密封试验 0.4-0.7



主要零件材料及性能

体盖板 阀杆 密封面 垫片 埴料 工作温度℃ 适用介质
LCB 1Cr17Ni12 DTL/DTL 1Cr13/柔性石墨低温石棉 PTFE
浸四氟乙
烯石棉绳
柔性石墨
-46 丙烷/丙烯
甲醇,乙烷
煤气/液氨
LC1 -60
LC2 -73
LC3 1Cr18Ni9Ti -101
LC4 -115
LC8 -196



PNl.6MPa一4.0MPa 规格主要尺寸

1.6MPa DN L D D1 D2 b n-Φd H D0
-46℃ 4-101℃ -196℃
凸面法兰
RF
DJ41Y-16L
DJ41Y-16L C1
DJ41Y-16L C2 DJ41Y-16L C3
DJ41Y-16L C4 DJ41Y-16P
DJ41Y-16R
50 230 160 125 100 16 4-Φ18 460 480 520 240
65 290 180 145 120 18 4-Φ18 475 505 525 280
80 310 195 160 135 20 8-Φ18 520 550 590 280
100 350 215 180 155 20 8-Φ18 545 575 615 320
125 400 245 210 185 22 8-Φ18 590 620 660 360
150 480 280 240 210 24 8-Φ23 650 680 730 400
200 600 335 295 265 26 12-Φ23 850 880 930 400
250 730 405 355 320 30 12-Φ25 956 986 1036 450
300 850 460 410 375 30 12-Φ25 1095 1125 1175 500
2.5MPa 50 230 160 125 100 20 4-Φ18 460 460 520 240
凸面法兰
RF
DJ41Y-25L
DJ41Y-25L C1
DJ41Y-25L C2 DJ41Y-25L C3
DJ41Y-25L C4 DJ41Y-25P
DJ41Y-25R
65 290 180 145 120 22 8-Φ18 475 505 525 280
80 310 195 160 135 22 8-Φ18 520 550 590 280
100 350 230 190 160 24 8-Φ23 545 575 615 320
125 400 270 220 188 28 8-Φ25 590 620 660 360
150 480 300 250 218 30 8-Φ25 650 680 730 400
200 600 360 310 278 34 12-Φ25 850 880 930 400
250 730 425 370 332 36 12-Φ30 956 986 1036 450
300 850 485 430 390 40 16-Φ30 1095 1125 1175 500
4.0MPa 50 230 160 125 100 20 4-Φ18 483 504 546 240
凸面法兰
RF
DJ41Y-40L
DJ41Y-40L C1
DJ41Y-40L C2 DJ41Y-40L C3
DJ41Y-40L C4 DJ41Y-40P
DJ41Y-40R
65 290 180 145 120 22 8-Φ18 499 530 551 280
80 310 195 160 135 22 8-Φ18 546 578 620 280
100 350 230 190 160 24 8-Φ23 572 604 646 320
125 400 270 220 188 28 8-Φ25 620 651 693 360
150 480 330 2850 218 30 8-Φ25 683 741 767 400
200 600 375 320 282 38 12-Φ30 893 924 977 400
250 730 445 385 345 42 12-Φ34 1004 1035 1088 450
300 850 510 450 408 46 16-Φ34 1150 1181 1234 500


         截止阀是指关闭件(阀瓣)沿阀座中心线移动的阀门,主要用于切断、调节、节流。截止阀在节流的过程中容易出现一些问题,常见的有流量调节失灵、流量不稳定等,下面截止阀小编来给大家介绍一下消除截止阀节流故障的方法。


一、流量调节失灵


流量调节失灵现象,是指调整调节手轮后出油腔流量不发生变化(简式节流阀无此现象)。引起流量调节失灵的主要原因是阀芯径向卡住,当阀芯在全关位置发生径向卡住时,调整调节手轮后出油腔无流量;阀芯在全开位置或节流口调节好开度后径向卡住,调整调节手轮出油腔流量不发生变化。发生阀芯径向卡住后应进行清洗,排除脏物。

当单向节流阀进、出油腔接反时(接后起单向阀作用),调整调节手轮后流经阀的流量也不会发生变化。


二、流量不稳定


节流阀和单向节流阀当节流口调整好并锁紧后,有时会出现流量不稳定现象,特别在最小稳定流量时更易发生。引起流量不稳定的主要原因是锁紧装置松动,节流口部分堵塞,油温升高,以及负载压力发生变化等。

节流口调好并锁紧后,由于机械振动或其它原因会使锁紧装置松动,使节流口过流面积改变,从而引起流量变化。

油液中杂质堆积和粘附在节流口边上,使过流面积减小,引起流量减少。当压力油将杂质冲掉后,使节流口又恢复至原有过流面积,流量也恢复至原来的数值,因此引起流量不稳定。

当流经节流阀的油液温度发生变化时,会使油液的粘度发生变化,也会引起流量不稳定;当负载变化时,压力随之变化,会使节流阀的前后油液压差发生变化,同样也会引起流量不稳定。

防止流量不稳定的措施,除采用防止节流阀堵塞的方法外,还可以采取加强油温控制,拧紧锁紧装置和尽可能使负载压力不发生变化,或少发生变化等措施。


三、内泄漏量增加


节流阀或单向流阀的节流口关闭时,采用间隙密封配合处必定有泄漏量,故节流阀或单向节流阀不能作为截止阀使用。当密封面磨损过大后,会引起泄漏量增加,有时亦会影响最小稳定流量,此时应更换阀芯。
