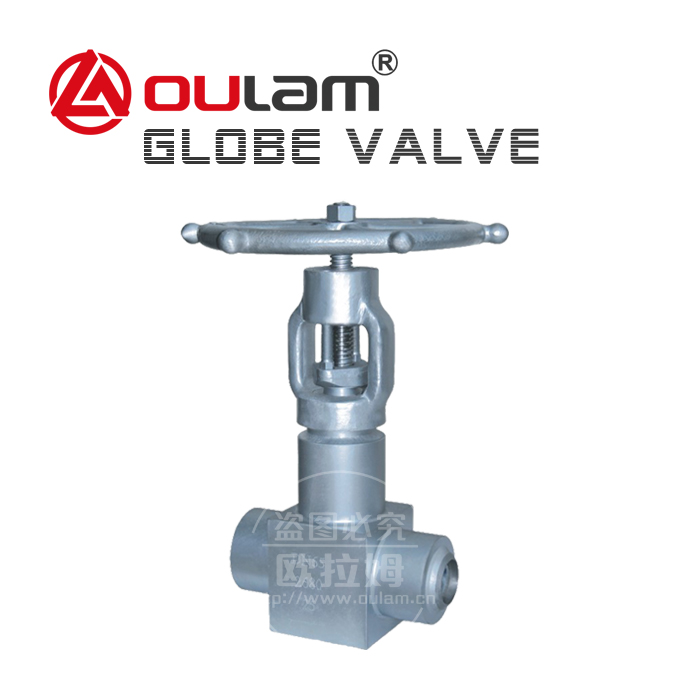

高温高压电站专用阀_WPJ61Y

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 截止阀
原产地:
行业应用: 电力行业
适用介质: 水、蒸气等非腐蚀性

更新时间:

  • 产品特性
  • 规格参数
  • 常见问题



对焊电站截止阀主要用途:

对焊连接的电站用截止阀适用于公称压力PN20.0~45.0MPa及P54100V~P57170V, 工作温度≤540℃
(其中P57170V工作温度为570℃)的石油、化工、火力电站等各种系统的管路上,切断或接通管路介质。
适用介质为:水、油品、蒸汽等。操作方式有:手动、齿轮传动、电动等。



对焊电站截止阀结构与特点:

1、选材考究,符合国内外相关标准,材料的全面质量高。
2、产品设计制造按JIS E101和JB/T3595标准的规定,结构合理,性能优良,造型美观。
3、阀门中腔采用压力自紧式密封结构,密封性能好。支管两端为对接焊结构,
焊接坡口可按标准或用户要求设计。
4、密封副配对先进合理, 密封可靠。阀瓣、阀座密封面采用不同硬度的司太立(Stellite)
钴基硬质合金堆焊而成,耐磨、耐高温、抗擦伤性能好,寿命长。
5、填料函深度合理,填料加缓蚀剂,密封可靠。
6、阀杆经调质和表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
7、电动截止阀配有DZW系列阀门电动装置,具有壳体小,重量轻,功能全,外形美等特点,
并可与程控电脑配套使用,也可按用户要求选配电动装置。
8、阀门具有倒密封结构,保证阀门开启时,不经阀杆外漏。



1 作用原理:


通过阀杆升降运动,以达到密封副之间的开启和关闭。

2 产品结构


a 结构形式:阀杆连接手轮,阀杆穿过填料盒,填料
盒固定旋紧在阀体上。
b 驱动方式:手动。

3 结构特点


a 阀杆与填料盒均具有密封结构,可使产品在工作状
态下,液体不外泄压力。
b 密封可靠、使用寿命长。
c 阀杆填料采用橡胶制垫圈,密封可靠,操作轻便灵活。






阀门关键词:对焊截止阀,电站截止阀,WPJ61Y型截止阀



         截止阀是指关闭件(阀瓣)沿阀座中心线移动的阀门,主要用于切断、调节、节流。截止阀在节流的过程中容易出现一些问题,常见的有流量调节失灵、流量不稳定等,下面截止阀小编来给大家介绍一下消除截止阀节流故障的方法。


一、流量调节失灵


流量调节失灵现象,是指调整调节手轮后出油腔流量不发生变化(简式节流阀无此现象)。引起流量调节失灵的主要原因是阀芯径向卡住,当阀芯在全关位置发生径向卡住时,调整调节手轮后出油腔无流量;阀芯在全开位置或节流口调节好开度后径向卡住,调整调节手轮出油腔流量不发生变化。发生阀芯径向卡住后应进行清洗,排除脏物。

当单向节流阀进、出油腔接反时(接后起单向阀作用),调整调节手轮后流经阀的流量也不会发生变化。


二、流量不稳定


节流阀和单向节流阀当节流口调整好并锁紧后,有时会出现流量不稳定现象,特别在最小稳定流量时更易发生。引起流量不稳定的主要原因是锁紧装置松动,节流口部分堵塞,油温升高,以及负载压力发生变化等。

节流口调好并锁紧后,由于机械振动或其它原因会使锁紧装置松动,使节流口过流面积改变,从而引起流量变化。

油液中杂质堆积和粘附在节流口边上,使过流面积减小,引起流量减少。当压力油将杂质冲掉后,使节流口又恢复至原有过流面积,流量也恢复至原来的数值,因此引起流量不稳定。

当流经节流阀的油液温度发生变化时,会使油液的粘度发生变化,也会引起流量不稳定;当负载变化时,压力随之变化,会使节流阀的前后油液压差发生变化,同样也会引起流量不稳定。

防止流量不稳定的措施,除采用防止节流阀堵塞的方法外,还可以采取加强油温控制,拧紧锁紧装置和尽可能使负载压力不发生变化,或少发生变化等措施。


三、内泄漏量增加


节流阀或单向流阀的节流口关闭时,采用间隙密封配合处必定有泄漏量,故节流阀或单向节流阀不能作为截止阀使用。当密封面磨损过大后,会引起泄漏量增加,有时亦会影响最小稳定流量,此时应更换阀芯。
