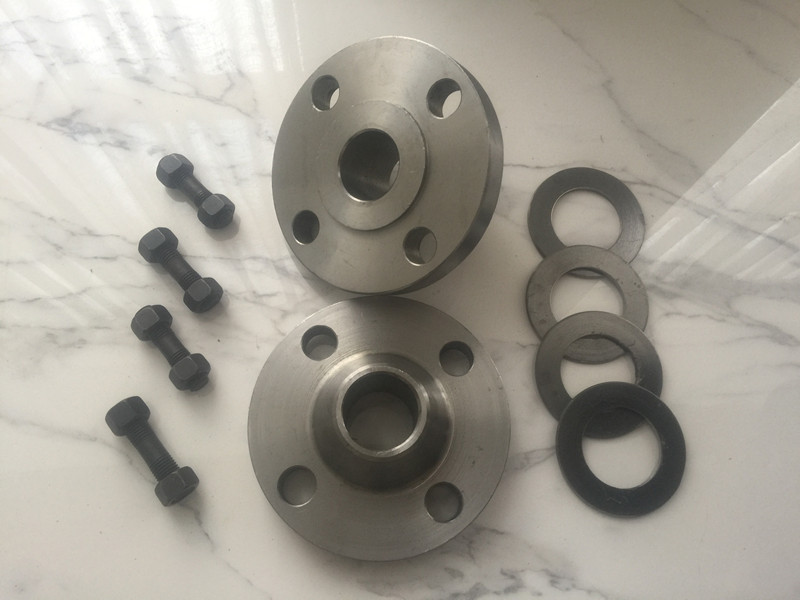

HG凹面带颈对焊法兰套件

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 成套件
原产地:
行业应用:
适用介质: 水蒸汽、油品

更新时间:

  • 产品特性
  • 规格参数
  • 常见问题

       法兰(Flange),又叫法兰凸缘盘或突缘。法兰是轴与轴之间相互连接的零件,用于管端之间的连接;也有用在设备进出口上的法兰,用于两个设备之间的连接,如减速机法兰。法兰连接或法兰接头,是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接。管道法兰系指管道装置中配管用的法兰,用在设备上系指设备的进出口法兰。法兰上有孔眼,螺栓使两法兰紧连。法兰间用衬垫密封。法兰分螺纹连接(丝扣连接)法兰、焊接法兰和卡夹法兰。

        法兰都是成对使用的,低压管道可以使用丝接法兰,四公斤以上压力的使用焊接法兰。两片法兰盘之间加上密封垫,然后用螺栓紧固。不同压力的法兰厚度不同,它们使用的螺栓也不同。

        水泵和阀门,在和管道连接时,这些器材设备的局部,也制成相对应的法兰形状,也称为法兰连接。凡是在两个平面周边使用螺栓连接同时封闭的连接零件,一般都称为“法兰”,如通风管道的连接,这一类零件可以称为“法兰类零件”。但是这种连接只是一个设备的局部,如法兰和水泵的连接,就不好把水泵叫“法兰类零件”。比较小型的如阀门等,可以叫“法兰类零件”。


适用范围



由于法兰具有良好的综合性能,所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力、航天、造船等基础工程。

 应用技术参数

密封 公称压力 PN,MPa(bar) 0.6 1.0 1.6 2.5 4.0 6.4
凹凸面(MFM) DN1300~3000 DN300~3000 DN400~2000 DN300~800
榫槽面(TG) DN1300~3000 DN300~3000 DN300~3000 DN300~800
全平面(FF ) DN300~3000 DN300~3000 DN300~3000 DN300~800

生产标准

国标:GB/T9112-2010(GB9113·1-2010~GB9123·4-2010)
化工部标准:HG5010-52~HG5028-58、HGJ44-91~HGJ65-91、HG20592-2009系列、HG20615-2009系列
机械部标准:JB81-59~JB86-59、JB/T79-94~JB/T86-94、JB/T74-1994
压力容器标准:JB1157-82~JB1160-82、NB/T47020-2012~NB/T47027-2012、B16.47A/B B16.39 B16.



 在现代工业的连续生产中法兰受介质腐蚀、冲刷、温度、压力、震动等因素的影响,会不可避免的出现泄露问题。由于密封面加工尺寸的误差,密封元件的老化以及安装紧固不当等原因极易造成法兰的渗漏。如果不能及时治理法兰渗漏问题,在介质的冲刷下会使渗漏迅速扩大,造成物料的损失,生产环境的破坏,导致企业停机停产,造成巨大的经济损失。如果是有毒有害、易燃易爆的介质泄漏,还有可能造成人员中毒、火灾爆炸等重大事故。



   传统解决法兰渗漏的方法为更换密封元件和涂抹密封胶或者更换法兰及管道,但该方法具有很大的局限性,且有的渗漏受工作环境安全的要求限制,无法现场进行解决。现可以采用高分子复合材料进行现场堵漏,其中应用比较成熟的有福世蓝的体系。其是一个很理想的方法,特别是在易燃易爆场合下,更显示其独有的优越性。高分子复合材料技术施工工艺简单、安全,且费用低,能够为企业解决大部分的法兰渗漏问题,消除安全隐患,为企业节省更多的维修成本。
