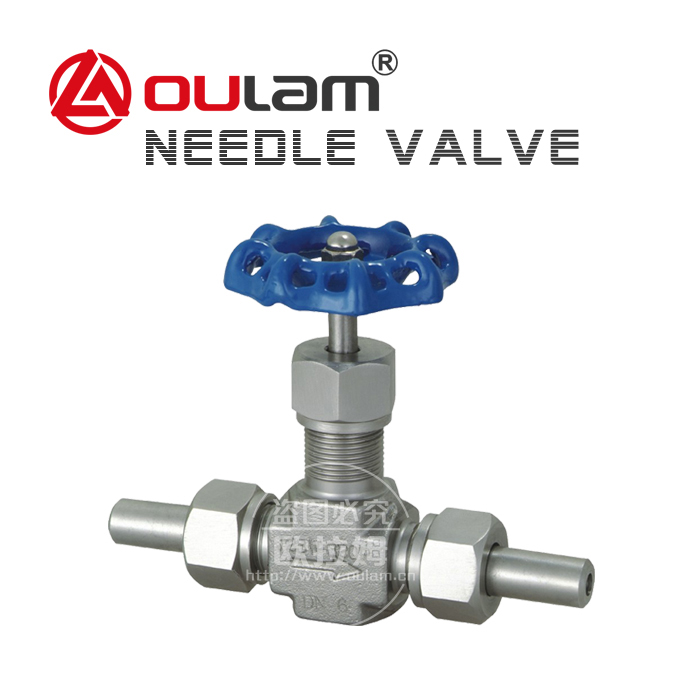

高压不锈钢针型阀_J23Y

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 针型阀
原产地:
行业应用: 仪表装置、丙烯装置
适用介质: 醋、硝酸类等

更新时间:

  • 产品特性
  • 规格参数
  • 常见问题

针型阀是一种可以精确调整的阀门,用途较广,比如火焰切割用的割距,调整火焰温度的旋钮就是针型阀。
仪表针型阀是仪表测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开启或切断管道通路用。
任何阀门的作用都是为了切断流体.根据阀芯的不同,可以分为截止阀,闸阀,旋塞阀,球阀蝶阀,针型阀等等。
针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体。
介质的密封,针型阀形与压力表配合使用是最合适的了.一般的针型阀形都做成螺纹连接。



适用介质:水、油品、蒸汽、石油气等
公称通径:6~40mm
工作压力:1.6~32.0MPa
适用温度:-20℃~570℃
材料:20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等

作用:开启或切断管道中的流体介质
适用介质:水、油品、蒸汽、石油气等。
应用:针型阀是一种可以精确调整的阀门,用途较广,比如火焰切割用的割距,调整火焰温度的旋钮就是针型阀。
仪表针型阀是仪表测量管路系统中重要组成部分。
优点:针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者
液体介质的密封.针型阀形与压力表配合使用是最合适的了.一般的针型阀形都做成螺纹连接。



其他技术参数备注:

(1)针型阀价格由口径、材质、压力的不同而异,恕不公布价格!
(2)连接形式:法兰、丝扣(内螺纹)、外螺纹、卡套、焊接
(3)传动方式:手动
(4)口径从DN06-DN40;压力从1.0MPA-50MPA;温度-20℃-570℃
(5)材质有:碳钢、不锈钢、及其他特殊钢;






阀门关键词:外螺纹针型阀J23Y型,不锈钢针型阀,外螺纹针型阀



主要零件材料/Materials of main parts


序号
NO.
零件名称
Part name
材质
Material
1 焊接接管 Weld tube 20# A105 SS304 SS304L SS316 SS316L
2 平垫圈Plain washer PTFE RTFE
3 连接螺母 Connector Nut 20# A105 SS304 SS304L SS316 SS316L
4 阀体 Body 20# A105 SS304 SS304L SS316 SS316L
5 阀盖垫片 Bonnet Gasket 紫铜(Red copper) PTFE
6 阀盖Bonnet 20# A105 SS304 SS304L SS316 SS316L
7 填料垫 Packing Seat PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)
8 填料 Packing PTFE 柔性石墨(Expanded Graphite)
9 填料压盖 Packing Gland 20# A105 SS304 SS304L SS316 SS316L
10 锁紧螺母 Lock Nut 20# A105 SS304 SS304L SS316 SS316L
11 阀杆 Stem 20# A105 SS304 SS304L SS316 SS316L
12 手轮 Handle 20# A105 SS304 SS304L SS316 SS316L
13 带帽螺母 Hooded Nut 20# A105 SS304 SS304L SS316 SS316L




ITEM NO.
公称通径 DN
Nominal bore
M ø L1 L H D0
J23W/H-1 DN6 M20*1.5 ø14 66 140 96 63
J23W/H-2 DN10 M24*1.5 ø18 78 160 115 78
J23W/H-3 DN15 M30*2 ø22 94 180 122 100
J23W/H-4 DN20 M36*2 ø28 108 220 156 110
J23W/H-5 DN25 M39*2 ø33 110 230 170 140




1、针型阀保管维护

针型阀保管维护的目的,是不让针型阀在保管中损坏,或降低质量。而实际上,保管不当是针型阀损坏的重要原因之一。针型阀的库存保管,应该井井有条,针型阀应该放在货架上,不能乱堆乱垛,不要让法兰连接面接触地面。这不仅为了美观,主要是保护针型阀不致碰坏。由于保管和搬运不当,手轮打碎,阀杆 碰歪,手轮与阀杆的固定螺母松脱丢失等等,这些不必要的损失,应该避免。对短期内暂不使用的针型阀,应取出石棉填料,以免产生电化学腐蚀,损坏阀杆。对刚进库的针型阀,要进行入库前检查,如在运输过程中进了雨水或污物,要擦试干净,再予存放。针型阀进出口要用蜡纸或塑料盖封住,以防进去脏东西。对能在大气中生锈的针型阀 加工面要涂防锈油,加以保护。放置室外的针型阀,必须盖上油毡或苫布之类防雨、防尘物品。存放针型阀的仓库要保持清洁干燥。



2、针型阀使用维护

针型阀使用维护的目的,在于延长针型阀寿命和保证启闭可靠。阀杆螺纹,经常与阀杆螺母摩擦,要涂一点黄干油、二硫化钼或石墨粉,起润滑作用。不经常启闭的针型阀,也要定期转动手轮,对阀杆螺纹添加润滑剂,以防咬住。室外使用的针型阀,要对阀杆加保护套,以防雨、雪、尘土锈污。要经常保持针型阀的清洁。要经常检查并保持针型阀部件完整性。如手轮的固定螺母脱落,要配齐、不能凑合使用,否则会磨圆阀杆上部的四方,逐渐失去配合可靠性,乃至不能开动。不要依靠针型阀支持其它重物,不要在针型阀上站立。阀杆,特别是螺纹部分,要经常擦拭,对已经被尘土弄脏的润滑剂要换成新的,因为尘土中含有硬杂物,容易磨损螺纹和阀杆表面,影响使用寿命。



3、针型阀填料的维护保养

填料直接关系着针型阀开关时是否发生外漏的关键密封件,如果填料失效,造成外漏,针型阀也就等于失效,特别是尿素管线的针型阀,因其温度比较高腐蚀比较利害,填料容易老化。加强维护则可以延长填料的寿命。针型阀在出厂时,为了保证填料的弹性,一般以静态下试压不漏为准。针型阀装入管线后,由于温度等因素的原因,可能会发生外渗,这时就要及时上紧填料压盖两边的螺母,只要不外漏即可,以后再出现外渗再紧,不要一次紧死,以免填料失去弹性,丧失密封性能。有的针型阀填料里装有二硫化钼润滑膏,当使用数月后,应及时加入相应的润滑油脂,当发现填料需要增补时,应及时增加相应填料,以确保其密封性能。



4、针型阀传动部位保养

针型阀在开关过程中,原加入的润滑油脂会不断流失,再加上温度、腐蚀等因素的作用,也会使润滑油不断在干涸。因此,对针型阀的传动部位应经常检查,发现缺油应及时补入,以防由于缺少润滑剂而增加磨损,造成传动不灵活或卡壳失效等故障



5、针型阀注脂时的维护保养

针型阀注脂时,常忽略压力问题。在注脂操作时,注脂压力有规律地呈峰谷变化。压力过低,密封漏或失效,压力过高,注脂口堵塞、密封内脂类硬化或密封圈与阀球、阀板抱死。通常注脂压力过低时,注入的润滑脂多流入阀腔底部,一般发生在小型针型阀。而注脂压力过高,一方面检查注脂嘴,如是脂孔阻塞判明情况进行更换;另一方面是脂类硬化,要使用清洗液,反复软化失效的密封脂,并注入新的润滑脂置换。此外,密封型号和密封材质,也影响注脂压力,不同的密封形式有不同的注脂压力,一般情况硬密封注脂压力要高于软密封。注脂时,要注意出脂均匀的问题。正常注脂时,距离注脂口最近的出脂孔先出脂,然后到低点,最后是高点,逐次出脂。如果不按规律或不出脂,证明存在堵塞,及时进行清通处理。注脂时也要观察针型阀通径与密封圈座平齐问题。例如球阀,如果存在开位过盈,可向里调整开位限位器,确认通径平直后锁定。调整限位不可只追求开或关一方位置,要整体考虑。如果开位平齐,关不到位,会造成针型阀关不严。同理,调整关到位,也要考虑开位相应的调整。确保针型阀的直角行程。注脂后,一定封好注脂口。避免杂质进入,或注脂口处脂类氧化,封盖要涂抹防锈脂,避免生锈。以便下一次操作时应用。注脂时,也要考虑在今后油品顺序输送中具体问题具体对待。鉴于柴油与汽油不同的品质,应考虑汽油的冲刷和分解能力。在以后针型阀操作,遇到汽油段作业时,及时补充润滑脂,防止磨损情况发生。
