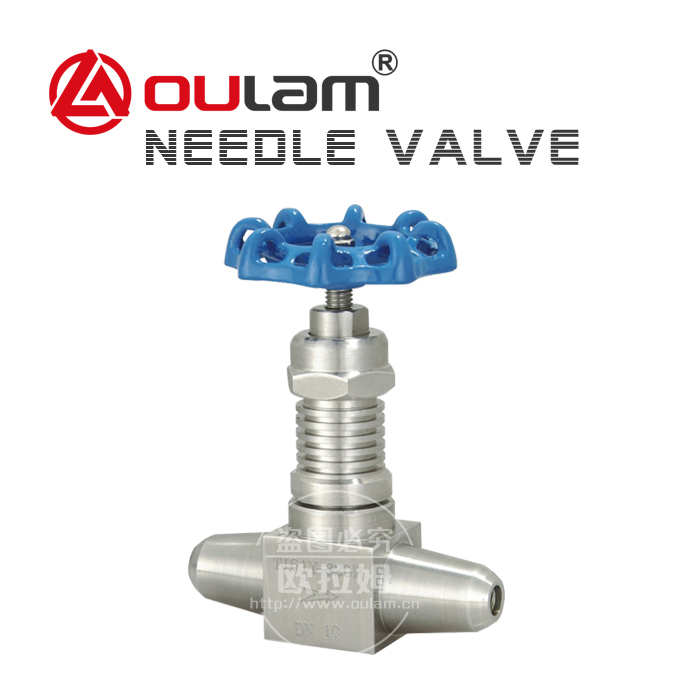

高温高压针型阀_J61Y

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 针型阀
原产地:
行业应用: 环保行业
适用介质: 水、蒸汽、油品

更新时间:

  • 产品特性
  • 规格参数
  • 常见问题



高温高压针型阀产品介绍:


材质:不锈钢
连接方式:焊接
工作温度:高温
型号:J61Y-320P
压力环境:高压
驱动方式:手动
试验压力:1.6
公称通径:6-25
标准:国标
流动方向:单向
用途:调节
适用介质:水.蒸气
类型(通道位置):二通式



高温高压针型阀:针型阀门的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名。
针型阀门比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的
气体或者液体介质的密封。 针型阀门与压力表配合使用是最合适的了,一般的针型阀门都做成螺纹
连接(当然也有法兰及其他形式的连接)。
针型阀产品系列:进口针型阀、高温针型阀、高压针型阀、高压高压针型阀、耐酸针型阀、耐碱针
型阀、耐酸碱针型阀、耐高压针型阀、耐高温针型阀、内外螺纹针形阀、不锈钢针型阀、美标针型
阀、波纹管针阀、内螺纹针型阀、外螺纹针型阀、仪表阀、焊接针型阀、压力表针阀、对焊式针型
阀、螺纹针型阀、白钢针型阀、卡套式针型阀、角式针型阀、阀组、高密封取样阀、QF平衡阀、
陶瓷芯针型阀。

高温高压针型阀详细说明:

型号: J61Y
产品名称: 高温高压针型阀
产品特性:
1. 制造标准: GB/T12224-2005  JB/T3595-2002 JB/T7747-95
2. 连接形式:  对焊连接
3. 结构特性: 锥面密封,上螺纹阀杆
4. 阀门检验与试验: GB/T 9092-99
5. 工作压力:≤32MPa
6. 适用工作温度:-29℃~+538℃
7. 适用工作介质:水,油,气等腐蚀性与非腐蚀性介质.
8. 公称通径:DN6,DN10,DN15,DN20,DN25



产品特点:

1、防燃阻火:主要部件的材质为铜合金,属不可燃材料,即使与高速气流中的固体粒子碰撞也不会
产生火花。因此,本阀具有最佳的防燃阻火性能。
2、安全可靠:本阀带有防尘、防水、防油污装置,所有与氧气接触的阀件在组装前均经过严格脱脂
和禁油措施,填料材质为聚四氟乙烯,可确保使用时安全可靠。






阀门关键词:仪表针型阀J61Y-320P,高压针型阀,高温针型阀



性能参数

公称通径(DN) 15-400
公称压力(MPa) 1.6 2.5 4.0
试验压力
(MPa)
强度 2.4 3.75 6.0
密封 1.76 2.75 4.4
适用温度 ≤200℃
适用介质 氧气
阀体 硅黄铜、不锈钢
阀杆 不锈钢
阀芯 铜、不锈钢
填料 聚四氟乙烯



主要外形和连接尺寸

1.6MPa DN L D D1 D2 b n-Φd H Do
凸面法兰
RF
JY41W-16P
JY41W-16T
JY41Y-16P
JY41Y-16T
25 160 115 85 65 14 4-Φ14 305 160
32 180 135 100 78 16 4-Φ18 316 160
40 200 145 110 85 16 4-Φ18 328 180
50 230 160 125 100 16 4-Φ18 356 200
65 290 180 145 125 18 4-Φ18 389 280
80 310 195 160 135 20 8-Φ18 400 280
100 350 215 180 155 20 8-Φ18 460 320
125 400 245 210 185 22 8-Φ18 528 320
150 480 280 240 210 24 8-Φ23 668 450
200 600 335 295 265 26 26-Φ23 795 500
250 650 405 355 320 30 30-Φ25 910 560
300 750 460 410 375 30 30-Φ25 1200 640
350 850 520 470 435 34 34-Φ25 1200 720
400 950 580 525 485 36 36-Φ30 1560 800





1、针型阀保管维护

针型阀保管维护的目的,是不让针型阀在保管中损坏,或降低质量。而实际上,保管不当是针型阀损坏的重要原因之一。针型阀的库存保管,应该井井有条,针型阀应该放在货架上,不能乱堆乱垛,不要让法兰连接面接触地面。这不仅为了美观,主要是保护针型阀不致碰坏。由于保管和搬运不当,手轮打碎,阀杆 碰歪,手轮与阀杆的固定螺母松脱丢失等等,这些不必要的损失,应该避免。对短期内暂不使用的针型阀,应取出石棉填料,以免产生电化学腐蚀,损坏阀杆。对刚进库的针型阀,要进行入库前检查,如在运输过程中进了雨水或污物,要擦试干净,再予存放。针型阀进出口要用蜡纸或塑料盖封住,以防进去脏东西。对能在大气中生锈的针型阀 加工面要涂防锈油,加以保护。放置室外的针型阀,必须盖上油毡或苫布之类防雨、防尘物品。存放针型阀的仓库要保持清洁干燥。



2、针型阀使用维护

针型阀使用维护的目的,在于延长针型阀寿命和保证启闭可靠。阀杆螺纹,经常与阀杆螺母摩擦,要涂一点黄干油、二硫化钼或石墨粉,起润滑作用。不经常启闭的针型阀,也要定期转动手轮,对阀杆螺纹添加润滑剂,以防咬住。室外使用的针型阀,要对阀杆加保护套,以防雨、雪、尘土锈污。要经常保持针型阀的清洁。要经常检查并保持针型阀部件完整性。如手轮的固定螺母脱落,要配齐、不能凑合使用,否则会磨圆阀杆上部的四方,逐渐失去配合可靠性,乃至不能开动。不要依靠针型阀支持其它重物,不要在针型阀上站立。阀杆,特别是螺纹部分,要经常擦拭,对已经被尘土弄脏的润滑剂要换成新的,因为尘土中含有硬杂物,容易磨损螺纹和阀杆表面,影响使用寿命。



3、针型阀填料的维护保养

填料直接关系着针型阀开关时是否发生外漏的关键密封件,如果填料失效,造成外漏,针型阀也就等于失效,特别是尿素管线的针型阀,因其温度比较高腐蚀比较利害,填料容易老化。加强维护则可以延长填料的寿命。针型阀在出厂时,为了保证填料的弹性,一般以静态下试压不漏为准。针型阀装入管线后,由于温度等因素的原因,可能会发生外渗,这时就要及时上紧填料压盖两边的螺母,只要不外漏即可,以后再出现外渗再紧,不要一次紧死,以免填料失去弹性,丧失密封性能。有的针型阀填料里装有二硫化钼润滑膏,当使用数月后,应及时加入相应的润滑油脂,当发现填料需要增补时,应及时增加相应填料,以确保其密封性能。



4、针型阀传动部位保养

针型阀在开关过程中,原加入的润滑油脂会不断流失,再加上温度、腐蚀等因素的作用,也会使润滑油不断在干涸。因此,对针型阀的传动部位应经常检查,发现缺油应及时补入,以防由于缺少润滑剂而增加磨损,造成传动不灵活或卡壳失效等故障



5、针型阀注脂时的维护保养

针型阀注脂时,常忽略压力问题。在注脂操作时,注脂压力有规律地呈峰谷变化。压力过低,密封漏或失效,压力过高,注脂口堵塞、密封内脂类硬化或密封圈与阀球、阀板抱死。通常注脂压力过低时,注入的润滑脂多流入阀腔底部,一般发生在小型针型阀。而注脂压力过高,一方面检查注脂嘴,如是脂孔阻塞判明情况进行更换;另一方面是脂类硬化,要使用清洗液,反复软化失效的密封脂,并注入新的润滑脂置换。此外,密封型号和密封材质,也影响注脂压力,不同的密封形式有不同的注脂压力,一般情况硬密封注脂压力要高于软密封。注脂时,要注意出脂均匀的问题。正常注脂时,距离注脂口最近的出脂孔先出脂,然后到低点,最后是高点,逐次出脂。如果不按规律或不出脂,证明存在堵塞,及时进行清通处理。注脂时也要观察针型阀通径与密封圈座平齐问题。例如球阀,如果存在开位过盈,可向里调整开位限位器,确认通径平直后锁定。调整限位不可只追求开或关一方位置,要整体考虑。如果开位平齐,关不到位,会造成针型阀关不严。同理,调整关到位,也要考虑开位相应的调整。确保针型阀的直角行程。注脂后,一定封好注脂口。避免杂质进入,或注脂口处脂类氧化,封盖要涂抹防锈脂,避免生锈。以便下一次操作时应用。注脂时,也要考虑在今后油品顺序输送中具体问题具体对待。鉴于柴油与汽油不同的品质,应考虑汽油的冲刷和分解能力。在以后针型阀操作,遇到汽油段作业时,及时补充润滑脂,防止磨损情况发生。
