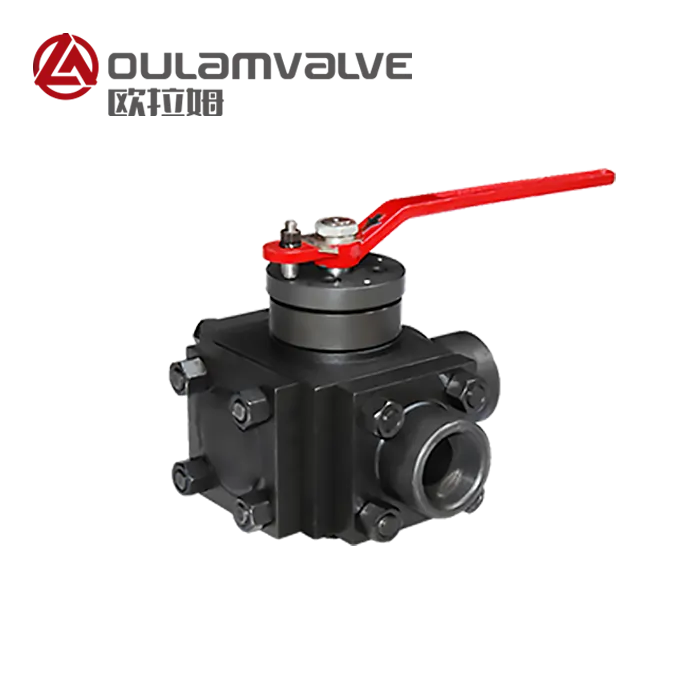

石油管线 锻钢球阀Q15Y

★★★★★(159)

产品型号

Q15F-300LbC

阀门类别

球阀

公称通径

11/4"

公称压力

300Lb

工作温度

≤300℃

连接方式

螺纹

驱动方式

手动

连接属性

内螺纹FNPT

电商一组(组长)

电商二组(组长)

电商四组(组长)

石油管线 锻钢球阀Q15Y
锻钢球阀应用:

石油管线是由油管及其附件所组成,并按照工艺流程的需要,配备相应的油泵机组,设计安装成一个完整的管道系统,用于完成油料接卸及输转任务。输油管道主要包括等温输送、加热输送和顺序输送。管道的腐蚀及其预防是管道维护的重要环节之一。欧拉姆生产的锻钢球阀在石油管线中可以有效的完成运输过程, 并且耐腐蚀寿命长。

产品特征:

锻钢球阀的工作原理是转动阀杆来开启或关闭阀门。通常是全通径球阀和90度角开关,重量轻,体积小,可以做成大直径,密封可靠,结构简单,维修方便。密封面和球面经常处于封闭状态,不易被介质侵蚀,因此广泛应用于各种行业。锻钢球阀分类:低压锻钢球阀,高压锻钢球阀。特殊的密封结构除了阀座的一般密封外,还能在密封圈损坏泄漏时起到应急救援的作用。

锻钢球阀工作原理:

整个阀门沿阀杆中心轴线左右对称,主要用于切断、分配和改变管道中介质的流向。其大支点结构保证了高压下精确的球心位置,保证了阀门良好的操作性能;标准阀座采用弹簧结构,将阀座推向球体,保证了进出口良好的双向密封性能;自带排放阀,阀体中间空腔可向外排放;采用枢轴防吹保护结构,有效防止泄漏;低摩擦系数的轴承将扭矩降到最低,方便阀门的开启和关闭;阀杆和阀体之间的有效接触使得防静电接地装置的性能更加优越。它具有性能优良、可靠性高、应用广泛、价格合理等优点。

启闭灵活,流体阻力小

锻钢球阀流体阻力小,是所有阀类中流体阻力最小的一种,启闭迅速方便,以压缩空气为动力,通过活塞齿条,齿轮的机械传动阀杆,以角行程输出的扭矩转动球体 0~90°,就能快速完成启闭动作或调节动作。球芯通道平整光滑,不易沉积介质,可以进行管线式通球。结构简单、重量轻、密封性能好。是自动化控制系统中仪表的执行单元。

密封性好,防侵蚀

紧密可靠,锻钢球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

耐低温,行业应用广泛

工作温度为+ 120°C至-196°C。锻钢球阀广泛用于极低温和低温应用,包括但不限于液化天然气,工业气体,精神和钢铁服务,采矿,制药,污水,水处理,二氧化碳注入/混合,冷却和石油/天然气应用。

材质标准
一、设计制造:BS5351 MSS SP-118;
二、连接端尺寸:①承插口尺寸按:ANSI B16.11;JB/T1751 ②)螺纹端尺寸按:ANSI B1.20.1;JB/T7306 ③对焊端尺寸按:ANSI B16.25;JB/T12224 ④)法兰端尺寸按:ANSI B16.5;JB79
三、阀门检查和试验: API 598;GB/T13927;JB/T9092
四、结构特征: 螺纹连接阀盖;两段式
五、材料按:ANSI/ASTM规定。
六、主体材料: A105;LF2;304(L);316(L);F347; F321;F51;Monel;20合金等
行业应用
石油天然气LNG
天然气被采集后,需要通过液化然后便于贮存和运输,液化天然气进出口贸易一般采用船运,然后到达接收站,再进行重新气化。气化天然气通过管道输送到城市管网到各家各户。天然气被采集后需要进行一系列的提纯,天然气经预处理,脱出重质烃、硫化物、CO2、水等杂质,再进行常温降温-160度,就可液化。所有的气态和液态提取,运输,贮存都会使用到阀门,通常低温截止阀,低温闸阀,锻钢球阀,低温蝶阀等。
煤化工
煤化工是指以煤为原料,经化学加工使煤转化为气体、液体和固体燃料以及化学品的过程。主要包括煤的气化、液化、干馏,以及焦油加工和电石乙炔化工等。煤化工主要包括煤的气化、液化、干馏,以及焦油加工和电石乙炔化工等。在煤化工可利用的生产技术中,炼焦是应用最早的工艺,并且至今仍然是化学工业的重要组成部分。煤气化生产的合成气是合成液体燃料、化工原料等多种产品的原料。煤直接液化,即煤高压加氢液化,可以生产人造石油和化学产品。涉及到的泵阀设备有切断阀、水封阀、密封阀、安全阀、旋塞阀、疏水阀、闸阀、截止阀、锻钢球阀、蝶阀等
医药化肥
医药行业是我国国民经济的重要组成部分,是传统产业和现代产业相结合,一、二、三产业为一体的产业。其主要门类包括:化学原料药及制剂、中药材、中药饮片、中成药、抗生素、生物制品、生化药品、放射性药品、医疗器械、卫生材料、制药机械、药用包装材料及医药商业。常见的化学制药工艺如氨基酸药物、 多肽与蛋白质类药物、核酸类药物、酶类药物、糖类药物、脂类药物、维生素及辅酶类药物、甾类激素药物及基因工程假单胞杆菌生产干扰素等,常用的制药设备酸化设备有酸化罐、污泥浓缩器等,反应设备有反应器、蒸馏器等,精制设备有汽提塔、加热炉等,干燥工艺有混合机、真空干燥机等,泵阀设备有止回阀、电磁阀、闸阀、锻钢球阀、安全阀、蝶阀、电动截止阀电动安全阀。
冶炼开采
矿产开采指对固体(如煤和矿物)、液体(如原油)或气体(如天然气)等自然产生的矿物的采掘。包括地下或地上采掘、矿井的运行,以及一般在矿址或矿址附近从事的旨在加工原材料的所有辅助性工作,例如破磨、选矿和处理,均属本类活动。还包括使原料得以销售所需的准备工作。但不包括水的蓄集、净化和分配,以及地质勘查、建筑工程活动,人类获取重要资源的重要方式。矿石开采工艺常规有破碎、筛选、冶炼、研磨四个过程。涉及到的工艺设备有颚式破碎机、破碎机、布料筛分机、圆筒干燥机、混合机、定量皮带给料机、集料胶带机、强力混合机、皮带电子称、缓冲槽、辊式筛分机、生球粉碎机、摆动胶带机、辊式布料机等、泵闸有闸阀、放空阀、水泵、螺杆泵、提升泵、高压泵、三通阀门、截止阀、蝶阀等
轻工业
轻工业以农产品为原料的轻工业,是指直接或间接以农产品为基本原料的轻工业。主要包括食品制造、饮料制造、烟草加工、纺织、缝纫、皮革和毛皮制作、造纸以及印刷等工业;以非农产品为原料的轻工业,是指以工业品为原料的轻工业。主要包括文教体育用品、化学药品制造、合成纤维制造、日用化学制品、日用玻璃制品、日用金属制品、手工工具制造、医疗器械制造、文化和办公用机械制造等工业;覆盖了18个大类行业。泵闸有闸阀、锻钢球阀、安全阀、蝶阀等。
环保工程
环保工程是指特定为环境保护所做的工程, 是对城市固体、气体、液体污染的处理。污水和垃圾处理被广泛应用于建筑、农业,交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域。城市污水处理工艺应根据处理规模、水质特性、受纳水体的环境功能及当地的实际情况和要求,经全面技术经济比较后优选确定。现代污水处理技术,按处理程度划分,可分为一级、二级和三级处理。一级处理,主要去除污水中呈悬浮状态的固体污染物质,物理处理法大部分只能完成一级处理的要求。二级处理,主要去除污水中呈胶体和溶解状态的有机污染物质(BOD,COD物质),去除率可达90%以上,使有机污染物达到排放标准。三级处理,进一步处理难降解的有机物、氮和磷等能够导致水体富营养化的可溶性无机物等。主要方法有生物脱氮除磷法,混凝沉淀法,砂滤法,活性炭吸附法,离子交换法和电渗分析法等。常见的污水处理技术有不溶态污染物的分离技术、污染物的生物化学转化技术、污染物的化学转化技术、溶解态污染物的物理化学分离技术。常用的泵阀有、闸阀、电动闸门、钢闸门、插板闸门、气动开关、蝶阀、止回阀、截止阀、疏水阀、放空阀、节流阀、锻钢球阀等。
电力工程
电动力装置按能源的种类分为火电动力装置、水电动力装置、核电动力装置及其他能源发电动力装置。火电动力装置由锅炉、汽轮机和发电机(惯称三大主机)及其辅助装置组成,由燃烧系统(以锅炉为核心)、汽水系统(主要由各类泵、给水加热器、凝汽器、管道、水冷壁等组成)、电气系统(以汽轮发电机、主变压器等为主)、控制系统等组成。前二者产生高温高压蒸汽;电气系统实现由热能、机械能到电能的转变;。水电动力装置由水轮发电机组、调速器、油压装置及其他辅助装置组成,利用水的位能转为水轮的机械能,再以机械能推动发电机,而得到电力。核电动力装置由核反应堆、蒸气发生器、汽轮发电机组及其他附属设备组成,核反应堆按引起裂变的中子能量分为热中子反应堆和快中子反应堆。涉及到的泵阀设备有闸阀、锻钢球阀、安全阀、蝶阀等。
水利工程
水利工程水资源、城市水务、水务工程、生态水利学、港口海岸及近海工程、农业水利等。大到国家项目南水北调,小到民生饮用,与国家和个人息息相关。水利所到之处,管路先行。泵阀必不可少,水利相关的泵阀设备有轴流水泵、离心泵、真空泵、排污泵、供水泵、水泵、潜水泵、水闸、铸铁闸门、平面滑动闸门、排气阀、减压阀、蝶阀、弧形钢闸门、空气阀、止回阀、锻钢球阀、闸阀等
