Q647Y-25C
国标
DN100
300lb
≤300℃
法兰
气动
废气焚烧炉是一种燃烧设备,在石油化工、医药等行业中使用较多,其作用是利用辅助燃料燃烧产生热量,将有害气体的温度提高到反应温度,从而使其氧化分解。在对有机废气中含有可水溶性或粘性物质及高分子物质的气体净化更能显示器优点。

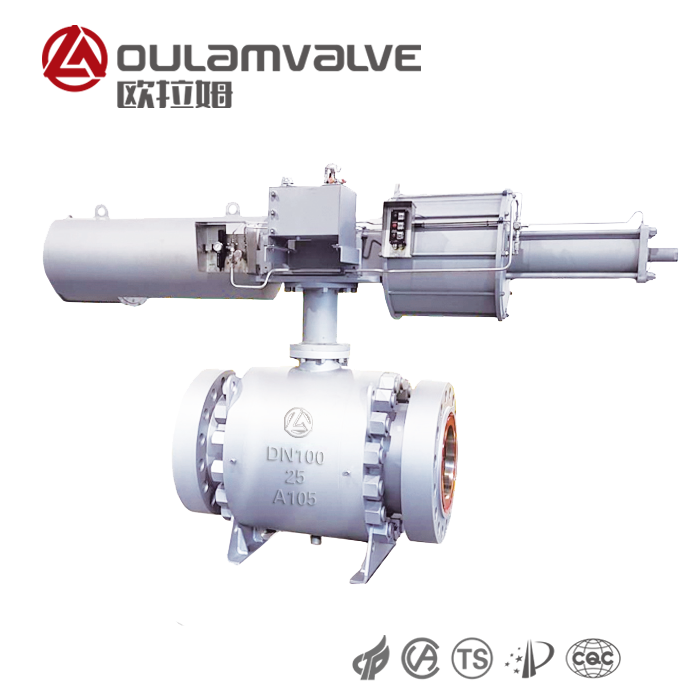

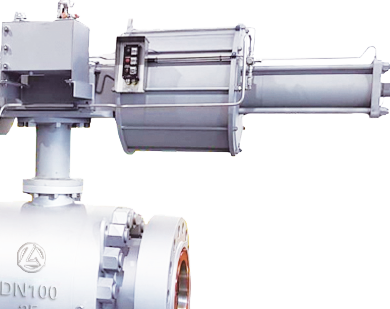

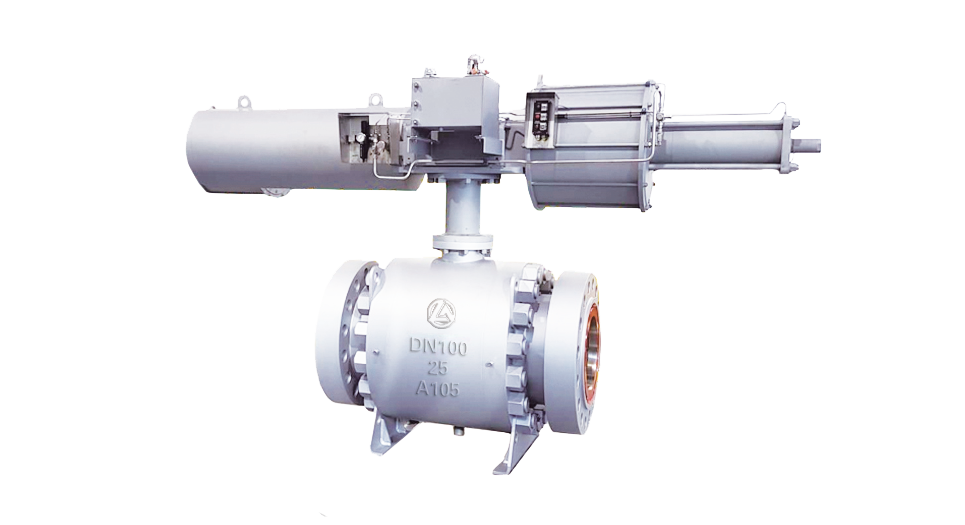

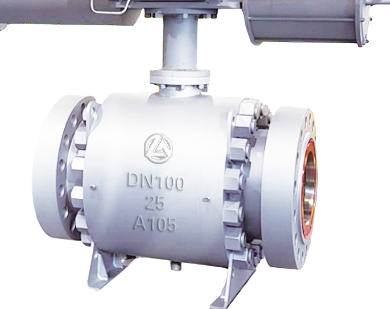

气动球阀(英文名:Electronic Ball Valve)由气动执行机构和气动球阀组成。它是一种用于工业自动化过程控制的管道压力元件,通常用于管道介质的远程开/关控制。气动球阀标准GB/T21465-2008《阀门术语》定义为启闭件(球)由阀杆驱动,绕阀杆轴线旋转的阀门。主要用于切断或接通管道中的介质,也可用于调节和控制流体。其中,硬密封V形气动球阀的V形球芯与硬面硬质合金金属阀座之间具有很强的剪切力,特别适用于含有纤维、微小固体颗粒等介质。
气动球阀结构简单,仅由几个零件组成,节省数据消耗;体积小,重量轻,安装尺寸小,驱动扭矩小,调压阀,操作简单敏捷,只需旋转90°即可快速启闭;同时具有良好的流量调节效果和密封特性。在大中口径、中低压的应用范畴中,电动球阀是占主导地位的阀门情况。电动球阀在全开时,蝶板的厚度是介质流经阀体的阻力,所以通过阀门的压降很小,因此具有良好的流量控制特性。电动球阀有两种类型:弹性密封和金属密封。
根据用户的需要,可设计成适用于含固体颗粒、料浆等介质的结构或耐较高温度的结构。球体的加工精度非常精密,操作轻便,无不良干涉。阀座采用PTFE+25%玻纤或PEEK。 PTFE+25%玻纤在高压下能获得比PTFE更好的性能,而且还能减少酸性介质腐蚀,通常在800磅级 的压力下采用;另外可以根据客户要求定做进口PEEK材质,以适应高温,高压工况下的高密封工 作性能。具有防阀杆吹出结构。
与同类行业的同种规格产品相比,占地空间少,而且外型美观。在保证阀门正常操作、使用情况下,使用寿命在15年以上。
气动球阀是所有阀类中流体阻力最小的一种,以压缩空气为动力,通过活塞齿条,齿轮的机械传动阀杆,以角行程输出的扭矩转动球体 0~90°,就能快速完成启闭动作或调节动作,操作方便快捷。球芯通道平整光滑,不易沉积介质,可以进行管线式通球。
一、设计制造API 602、BS5352、ANSI B16.34; 二、连接端尺寸①承插口尺寸按ANSI B 16.11;JB/T1751②螺纹端尺寸按ANSI B1.20.1;JB/T7306 ③对焊端尺寸按ANSI B 16.25;JB/T12224④法兰端尺寸按ANSI B 16.5;JB79 3、阀门检查和试验 API 598;GB/T13927;JB/T9092 4、结构特征 螺栓连接阀盖(B.B)和明杆支架(OS&Y) 或焊接阀盖(W.B)和明杆支架(OS&Y) 5、材料按ANIS/ASTM的规定 6、主体材料 A105;LF2;F11;F22;304(L);316(L); F347;F321;F51;Monel;20合金等。
废气焚烧炉是一种燃烧设备,在石油化工、医药等行业中使用较多,其作用是利用辅助燃料燃烧产生热量,将有害气体的温度提高到反应温度,从而使其氧化分解。在对有机废气中含有可水溶性或粘性物质及高分子物质的气体净化更能显示器优点。
气动球阀(英文名:Electronic Ball Valve)由气动执行机构和气动球阀组成。它是一种用于工业自动化过程控制的管道压力元件,通常用于管道介质的远程开/关控制。气动球阀标准GB/T21465-2008《阀门术语》定义为启闭件(球)由阀杆驱动,绕阀杆轴线旋转的阀门。主要用于切断或接通管道中的介质,也可用于调节和控制流体。其中,硬密封V形气动球阀的V形球芯与硬面硬质合金金属阀座之间具有很强的剪切力,特别适用于含有纤维、微小固体颗粒等介质。
气动球阀结构简单,仅由几个零件组成,节省数据消耗;体积小,重量轻,安装尺寸小,驱动扭矩小,调压阀,操作简单敏捷,只需旋转90°即可快速启闭;同时具有良好的流量调节效果和密封特性。在大中口径、中低压的应用范畴中,电动球阀是占主导地位的阀门情况。电动球阀在全开时,蝶板的厚度是介质流经阀体的阻力,所以通过阀门的压降很小,因此具有良好的流量控制特性。电动球阀有两种类型:弹性密封和金属密封。
根据用户的需要,可设计成适用于含固体颗粒、料浆等介质的结构或耐较高温度的结构。球体的加工精度非常精密,操作轻便,无不良干涉。阀座采用PTFE+25%玻纤或PEEK。 PTFE+25%玻纤在高压下能获得比PTFE更好的性能,而且还能减少酸性介质腐蚀,通常在800磅级 的压力下采用;另外可以根据客户要求定做进口PEEK材质,以适应高温,高压工况下的高密封工 作性能。具有防阀杆吹出结构。
与同类行业的同种规格产品相比,占地空间少,而且外型美观。在保证阀门正常操作、使用情况下,使用寿命在15年以上。
气动球阀是所有阀类中流体阻力最小的一种,以压缩空气为动力,通过活塞齿条,齿轮的机械传动阀杆,以角行程输出的扭矩转动球体 0~90°,就能快速完成启闭动作或调节动作,操作方便快捷。球芯通道平整光滑,不易沉积介质,可以进行管线式通球。
一、设计制造API 602、BS5352、ANSI B16.34;
二、连接端尺寸①承插口尺寸按ANSI B 16.11;JB/T1751②螺纹端尺寸按ANSI B1.20.1;JB/T7306 ③对焊端尺寸按ANSI B 16.25;JB/T12224④法兰端尺寸按ANSI B 16.5;JB79
3、阀门检查和试验 API 598;GB/T13927;JB/T9092
4、结构特征 螺栓连接阀盖(B.B)和明杆支架(OS&Y) 或焊接阀盖(W.B)和明杆支架(OS&Y)
5、材料按ANIS/ASTM的规定
6、主体材料 A105;LF2;F11;F22;304(L);316(L); F347;F321;F51;Monel;20合金等。
