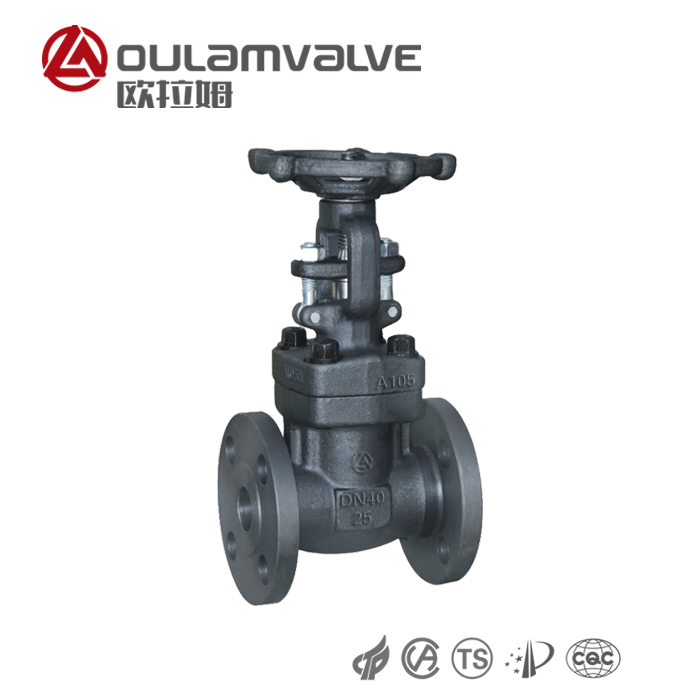

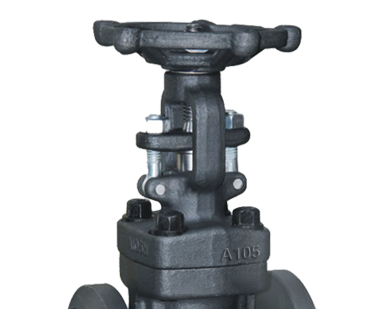

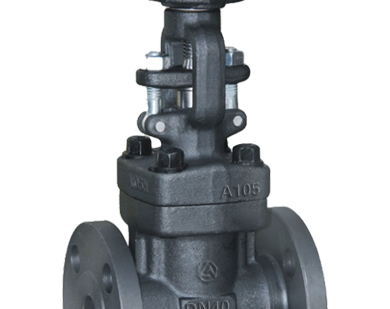

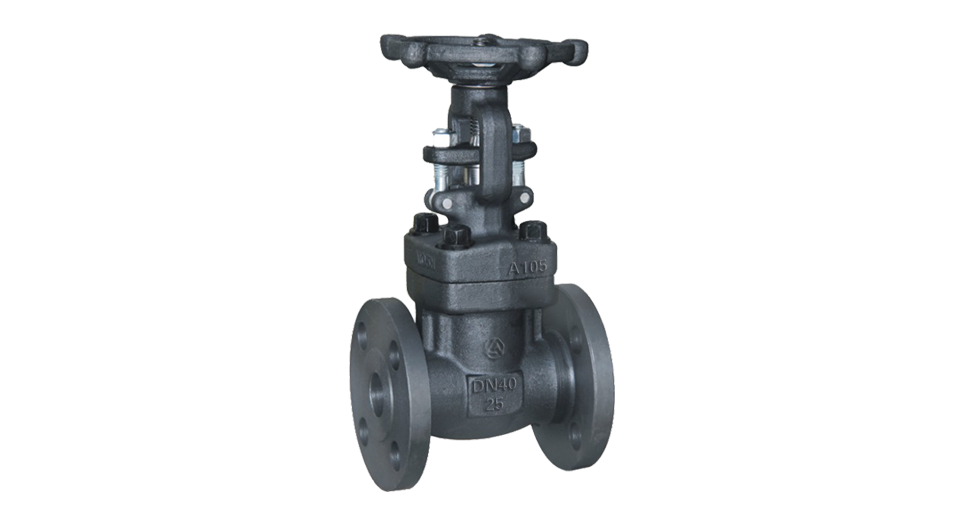

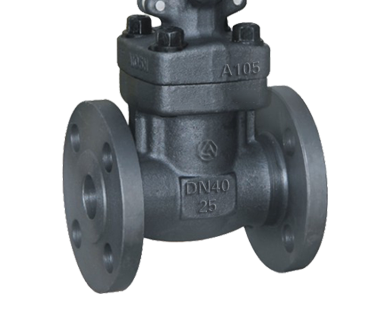

Z41H-25C
闸阀
DN40
25
≤425℃
法兰
手动
法兰RF
催化重整是重要的石油二次加工手段之一,催化重整是现代化炼油厂用来改质重质馏分和渣油的核心技术,其装置由反应再生、分馏、吸收稳定(包括产品精制)、烟气能量回收几个部分组成,采用反应器、塔类、容器类、冷换类、空冷类、机泵类、压缩机类、加热炉类等设备,同时还需要用到欧拉姆阀门的高温球阀。
长期以来,市面上常用的法兰闸阀普遍存在漏水或生锈的现象。欧拉姆阀门引进欧洲高新技术和阀门制造技术生产的弹性座封法兰闸阀克服了普通法兰闸阀密封不良和生锈的缺陷。弹性座封法兰闸阀利用弹性闸板产生的少量弹性变形的补偿作用,达到良好的密封效果。可广泛用作自来水、污水、建筑、石油、化工、食品、医药、纺织、电力、船舶、冶金、能源系统等管道上的调节截流装置。
法兰闸阀靠阀板的上下移动,控制阀门开度。美标阀门的检验标准与国标阀门不一致。阀板象是一道闸门。法兰闸阀关闭时,密封面可以只依靠介质压力来密封,即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分法兰闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性。法兰闸阀的种类 ,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀。
本体采用高级锻造制成,重量较传统法兰闸阀重量减轻约20%~30%,安装维修方便。传统的法兰闸阀往往在通水洗管后即因外物诸如石头,木块、水泥、铁屑、杂物等淤积于阀底凹槽内,容易造成无法关闭紧密而形成漏水现象,弹性座封法兰闸阀底部采用与水管机同的平底设计,不易造成杂物淤积,使流体畅通无阻。
阀体采用精密锻造,精确的几何尺寸使得阀体内部无需任何精加工即可保证阀门的密封性。流体阻力小,密封面受介质的忡刷和侵蚀小。
形体简单,结构长度短,制造工艺性好,适用范围广。开闭较省力。介质流向不受限制,不扰流、不降低压力。
一、设计制造API 602、BS5352、ANSI B16.34; 二、连接端尺寸①承插口尺寸按ANSI B 16.11;JB/T1751②螺纹端尺寸按ANSI B1.20.1;JB/T7306 ③对焊端尺寸按ANSI B 16.25;JB/T12224④法兰端尺寸按ANSI B 16.5;JB79 3、阀门检查和试验 API 598;GB/T13927;JB/T9092 4、结构特征 螺栓连接阀盖(B.B)和明杆支架(OS&Y) 或焊接阀盖(W.B)和明杆支架(OS&Y) 5、材料按ANIS/ASTM的规定 6、主体材料 A105;LF2;F11;F22;304(L);316(L); F347;F321;F51;Monel;20合金等。
催化重整是重要的石油二次加工手段之一,催化重整是现代化炼油厂用来改质重质馏分和渣油的核心技术,其装置由反应再生、分馏、吸收稳定(包括产品精制)、烟气能量回收几个部分组成,采用反应器、塔类、容器类、冷换类、空冷类、机泵类、压缩机类、加热炉类等设备,同时还需要用到欧拉姆阀门的高温球阀。
长期以来,市面上常用的法兰闸阀普遍存在漏水或生锈的现象。欧拉姆阀门引进欧洲高新技术和阀门制造技术生产的弹性座封法兰闸阀克服了普通法兰闸阀密封不良和生锈的缺陷。弹性座封法兰闸阀利用弹性闸板产生的少量弹性变形的补偿作用,达到良好的密封效果。可广泛用作自来水、污水、建筑、石油、化工、食品、医药、纺织、电力、船舶、冶金、能源系统等管道上的调节截流装置。
法兰闸阀靠阀板的上下移动,控制阀门开度。美标阀门的检验标准与国标阀门不一致。阀板象是一道闸门。法兰闸阀关闭时,密封面可以只依靠介质压力来密封,即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分法兰闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性。法兰闸阀的种类 ,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀。
本体采用高级锻造制成,重量较传统法兰闸阀重量减轻约20%~30%,安装维修方便。传统的法兰闸阀往往在通水洗管后即因外物诸如石头,木块、水泥、铁屑、杂物等淤积于阀底凹槽内,容易造成无法关闭紧密而形成漏水现象,弹性座封法兰闸阀底部采用与水管机同的平底设计,不易造成杂物淤积,使流体畅通无阻。
阀体采用精密锻造,精确的几何尺寸使得阀体内部无需任何精加工即可保证阀门的密封性。流体阻力小,密封面受介质的忡刷和侵蚀小。
形体简单,结构长度短,制造工艺性好,适用范围广。开闭较省力。介质流向不受限制,不扰流、不降低压力。
一、设计制造API 602、BS5352、ANSI B16.34;
二、连接端尺寸①承插口尺寸按ANSI B 16.11;JB/T1751②螺纹端尺寸按ANSI B1.20.1;JB/T7306 ③对焊端尺寸按ANSI B 16.25;JB/T12224④法兰端尺寸按ANSI B 16.5;JB79
3、阀门检查和试验 API 598;GB/T13927;JB/T9092
4、结构特征 螺栓连接阀盖(B.B)和明杆支架(OS&Y) 或焊接阀盖(W.B)和明杆支架(OS&Y)
5、材料按ANIS/ASTM的规定
6、主体材料 A105;LF2;F11;F22;304(L);316(L); F347;F321;F51;Monel;20合金等。
