蝶阀的工作原理与安装要点


更新时间:2022-08-19 15:32:03 浏览次数:1338 作者:欧拉姆VALVE

  蝶阀是一种利用圆形蝶板作为启闭部件,随阀杆旋转来开启、关闭和调节流体通道的阀门。蝶阀的蝶板安装在管道的直径方向。在蝶阀阀体的圆柱形通道中,盘形蝶板绕轴线旋转,旋转角度在0° ~ 90°之间。当它旋转到90°时,阀门将完全打开。那么它的安装要点和工作原理究竟是什么样的呢,接下来小编就带大家来看看。

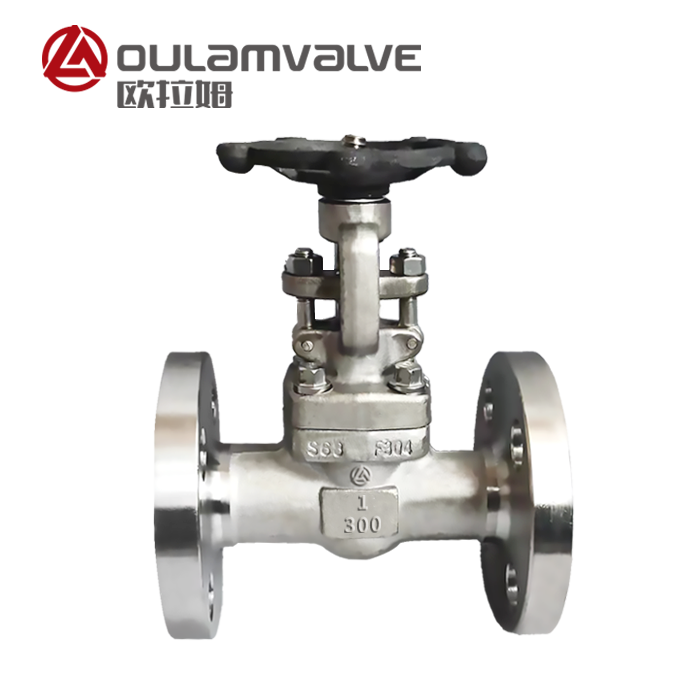

  在了解蝶阀工作原理和安装要点之前,我们先来看看欧拉姆设计的终冷塔 法兰闸阀Z41Y终冷塔有直接式和间接式两种。直接式终冷塔冷却效果好,得到普遍采用。间接式的则较少采用。直接式终冷塔的结构有隔板式和空喷式两种。 隔板式终冷塔敞开式直接水终冷法中常采用的一种塔型。冷却水从隔板上筛孔淋下同上升的煤气直接接触换热。当筛孔被萘等杂物堵塞或水量过大时,冷却水从堰板溢流, 呈帘状下流。煤气从冷却段下部进入,上升过程中被冷却水冷却,从顶部排出。

  长期以来,市面上常用的法兰闸阀普遍存在漏水或生锈的现象。欧拉姆阀门引进欧洲高新技术和阀门制造技术生产的弹性座封法兰闸阀与不锈钢闸阀均克服了普通法兰闸阀密封不良和生锈的缺陷。弹性座封法兰闸阀利用弹性闸板产生的少量弹性变形的补偿作用,达到良好的密封效果。可广泛用作自来水、污水、建筑、石油、化工、食品、医药、纺织、电力、船舶、冶金、能源系统等管道上的调节截流装置。
 施工安装要点
1)安装位置、高度、进出口方向必须符合设计要求,连接应牢固、严密。
2)安装在保温管道上的各种手动阀的手柄不得向下。
3)阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220。对于工作压力大于1.0 MPa并在主管道上切断的阀门,安装前应进行强度和严密性试验,合格后方可使用。强度试验时,试验压力应为公称压力的1.5倍,持续时间不应小于5min。阀门外壳和填料应合格,无泄漏。在严密性试验中,试验压力为公称压力的1.1倍;试验压力应满足GB 50243标准对试验持续时间的要求,阀瓣密封面无泄漏为合格。
一、产品选择要点
1.蝶阀的主要控制参数是规格。
2.蝶阀是一种单板风阀,结构简单,加工方便,成本低,易于操作,但调节精度差,只适用于通风空调系统中开启和关闭或粗调的场合。
3.可手动、电动或拉链操作,可90°内任意角度固定。
4.由于单轴、单阀板,承载能力有限,在大压差、大流量条件下,阀门使用寿命短。阀门可分为闭式和普通型,保温型和非保温型。
5.电动蝶阀只有两位控制,电动执行机构与多叶阀相同。
蝶阀是一种利用圆形蝶板作为启闭部件,随阀杆旋转来开启、关闭和调节流体通道的阀门。蝶阀的蝶板安装在管道的直径方向。在蝶阀阀体的圆柱形通道中,盘形蝶板绕轴线旋转,旋转角度在0° ~ 90°之间。当它旋转到90°时,阀门将完全打开。
施工安装要点
1)安装位置、高度、进出口方向必须符合设计要求,连接应牢固、严密。
2)安装在保温管道上的各种手动阀的手柄不得向下。
3)阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220。对于工作压力大于1.0 MPa并在主管道上切断的阀门,安装前应进行强度和严密性试验,合格后方可使用。强度试验时,试验压力应为公称压力的1.5倍,持续时间不应小于5min。阀门外壳和填料应合格,无泄漏。在严密性试验中,试验压力为公称压力的1.1倍;试验压力应满足GB 50243标准对试验持续时间的要求,阀瓣密封面无泄漏为合格。
一、产品选择要点
1.蝶阀的主要控制参数是规格。
2.蝶阀是一种单板风阀,结构简单,加工方便,成本低,易于操作,但调节精度差,只适用于通风空调系统中开启和关闭或粗调的场合。
3.可手动、电动或拉链操作,可90°内任意角度固定。
4.由于单轴、单阀板,承载能力有限,在大压差、大流量条件下,阀门使用寿命短。阀门可分为闭式和普通型,保温型和非保温型。
5.电动蝶阀只有两位控制,电动执行机构与多叶阀相同。
二、执行标准
《风量调节阀》JB/T7228-94
三、相关标准图集
《风阀选用与安装》07K120

以上就是关于蝶阀安装要点和工作原理的全部知识内容了,想了解更多阀门知识,请关注欧拉姆阀门官方网站。
