调节阀的三种特性


更新时间:2022-08-24 16:52:08 浏览次数:1550 作者:欧拉姆VALVE

  大家对调节阀特性有哪些了解呢,今天小编带大家来了解一下调节阀的三种特性。

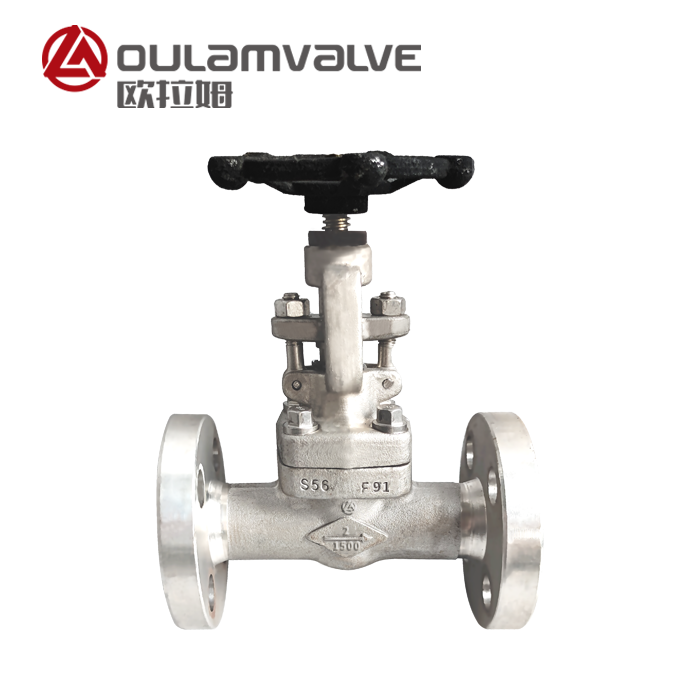

  在正式了解调节阀的三种特性之前,小编先向大家介绍一款欧拉姆所研发生产储罐 高压截止阀J41Y储罐用于储存酸、碱、酒精、气体、液体和其他精细化学品。储罐在华北地区应用广泛。根据材质不同,有:聚乙烯储罐、聚丙烯储罐、玻璃钢储罐、陶瓷储罐、橡胶储罐、不锈钢储罐,等等。就储罐的性价比而言,钢衬聚乙烯储罐最为优越。具有优良的耐腐蚀性,强度高,使用寿命长,可制成立式、卧式、运输、搅拌等品种。欧拉姆阀门以及累计为国内火电厂提供了6000多台高品质阀门。

  高压截止阀属于强制密封式阀门,所以在高压截止阀关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀内时,操作力所需要克服的阻力,是阀杆和填料的磨擦力与由介质的压力所产生的推力,关高压截止阀的力比开高压截止阀的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的高压截止阀出现后,高压截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关高压截止阀的力小,而开高压截止阀的力大,阀杆的直径可以相应地减少。

  调节阀用于调节介质的流量、压力和液位。根据调节位置的信号,自动控制阀门的开度,从而实现介质流量、压力和液位的调节。调节阀电动调节阀,气动调节阀,液压调节阀,等等。
  调节阀由电动执行器或气动执行器和调节阀组成。该规定通常分为直通单座型调节阀和直通双座型调节阀两种。后者具有流通能力大、不平衡小、运行稳定等特点,通常特别适用于流量大、压降高、泄漏量小的场合。
  流量Cv是选择调节阀的主要参数之一。调节阀的流通能力定义为:当调节阀全开时,阀门两端压差为0.1MPa,流体密度为1g/cm3。流路调节阀每小时的流量称为流量,也称为流量系数,用Cv表示。单位是
  调节阀的公称直径DN可根据流通能力Cv值查表确定。
  调节阀的流量特性是当阀门两端压差保持不变时,流经调节阀的介质的相对流量与其开度的关系。调节阀的流量特性为线性、等百分比、抛物线。三个通量特征的意义如下:
(1)等百分比特性(对数)等百分比特性的相对行程和相对流量不是直线关系。在冲程的每一点,单位冲程的变化引起的流量变化与该点的流量成正比,流量变化的百分比相等。所以它的优点是流量小的时候流量变化小,流量大的时候流量变化大,也就是在不同的开度下具有相同的调节精度。
(2)线性特性(Linear)线性特性的相对行程与相对流量成线性关系。单位行程变化引起的流量变化是恒定的。当流量较大时,流量相对值变化不大;当流量较小时,流量的相对值变化较大。
(3)抛物线特征流量按行程两侧成比例变化,具有线性和等百分比的中间特征。
从以上三个特性的分析可以看出,就其调节性能而言,等百分比特性最好,其调节性能稳定良好。抛物线特性比线性特性具有更好的调节性能,因此可以根据应用场合的不同要求选择任何一种流量特性。

  以上就是关于调节阀的三种特性的全部知识内容了,想了解更多阀门知识,请关注欧拉姆阀门官方网站。
